Как считать показания для отчета ВКТ-9
⎋ Инструкция по опросу тепловычислителя ВКТ-9. Формирование отчета, распечатка и сохранение в PDF. Как получить настроечную базу на компьютер. Опрос по расписанию (автоопрос) с помощью программы Менеджер данных
Вычислитель тепловой энергии ВКТ-9 (Теплоком) сохраняет измеренные параметры теплопотребления в электронном архиве ёмкостью:
- часовые → 1488 часов (62 суток)
- суточные → 730 суток
- месячные → 48 месяцев (4 года)
- итоговые суточные → 730 суток
- итоговые месячные → 48 месяцев (4 года)
Тепловычислитель ВКТ-9 оснащен интерфейсами для считывания показаний и архивных параметров, журналов НС и настроечной базы на персональный компьютер или накопительный пульт. В данной статье приводится инструкция по считывают данных для отчетов теплоснабжения, получению настроечной базы и опросу вычислителя тепловой энергии по расписанию.
Считывание отчета с ВКТ-9
Для формирования отчета используйте ПО «Менеджер Данных» последней версии.
При подключении вычислителя через интерфейс RS-232 необходимо подключить «COM» порт ПК с помощью нуль-модемного кабеля к порту RS232.1 или RS232.2. При подключении вычислителя через интерфейс RS-485 необходимо подключить его с ПК с помощью адаптера RS-485. В прибор должна быть установлена плата расширения RS-485 либо адаптер RS-485 подключенный к RS232.1. Сетевой адрес в приборе и в параметре канала должен совпадать.
☞ Подробнее о характеристиках и настройке портов в статье → Внешние интерфейсы
Для установки связи с ВКТ-9 в ПО Менеджер данных:
- Зайдите в раздел «Связь» в пункт «Опросить прибор»
- Выберите прибор ВКТ-9 и способ опроса
- Задайте скорость обмена (19200) и сетевой адрес «0»
- Укажите требуемый интервал дат и установите галочки напротив необходимых вам отчетов (часовой, суточный, месячный, настройки, журнал оператора).

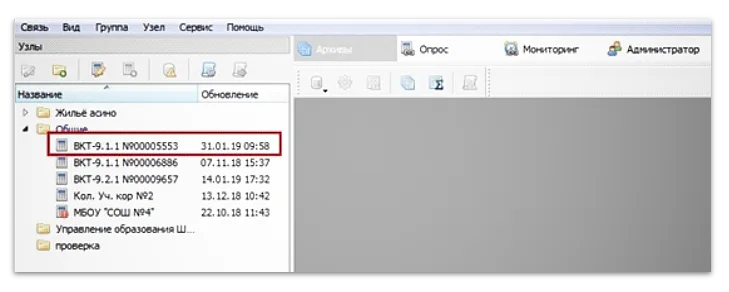

Для проверки рекомендуем поставить галочку только напротив пункта «Суточный». После опроса и считывания показаний в окне «Узлы» появится наименование опрашиваемого прибора ВКТ-9, его заводской номер и время опроса.
![Окно Узлы после опроса прибора ВКТ-9 (Теплоком)](https://kipkatalog.ru/wp-content/uploads/2022/05/xokno-uzly-posle-oprosa-pribora-vkt-9-teplokom.webp.pagespeed.ic.f00GeDCmDM.webp)

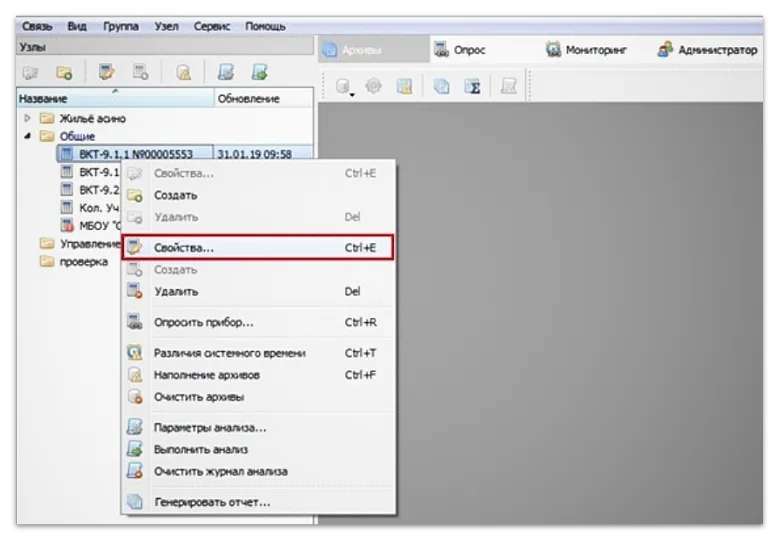

Далее наведите курсор мыши на появившийся узел, нажмите правой кнопкой мыши, выберите пункт Свойства (или нажмите Ctrl+E):
![Вызов меню «Свойства» для узла учета в программе Менеджер данных](https://kipkatalog.ru/wp-content/uploads/2022/05/xvyzov-menyu-svojstva-uzla-ucheta-v-programme-menedzher-dannyh.webp.pagespeed.ic.nYUYP4xEZR.webp)

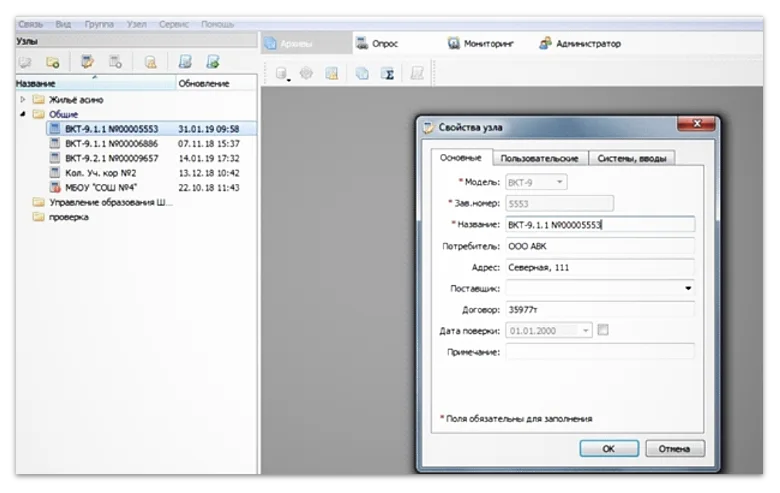

После этого откроется окно «Свойства узла учета», в котором Вы можете задать информацию по узлу учета.
![Меню «Свойства узла учета» с вычислителем ВКТ-9](https://kipkatalog.ru/wp-content/uploads/2022/05/menyu-svojstva-uzla-ucheta-s-vychislitelem-vkt-9.webp)

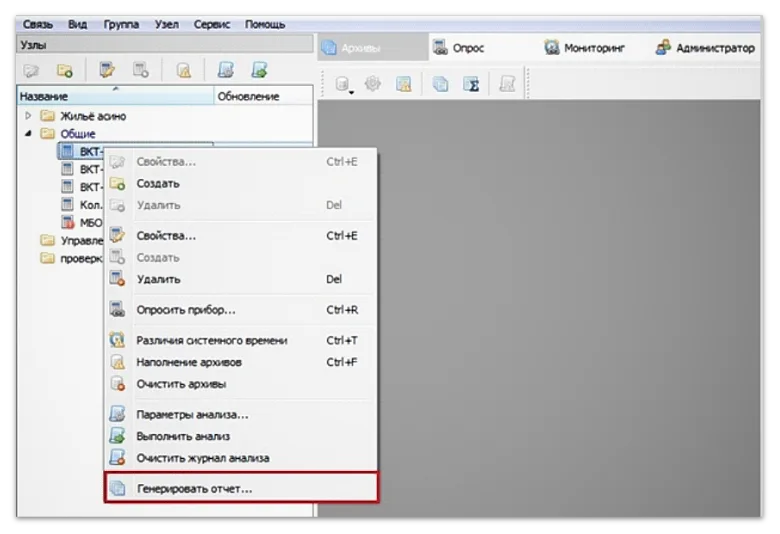

Далее для формирования отчета наведите курсор мыши на появившийся узел ВКТ-9 и выберите пункт «Генерировать отчет».
![Генерация отчетной формы для ВКТ-9](https://kipkatalog.ru/wp-content/uploads/2022/05/xgeneraciya-otchetnoj-formy-dlya-vkt-9.webp.pagespeed.ic.J48UmDI6MH.webp)

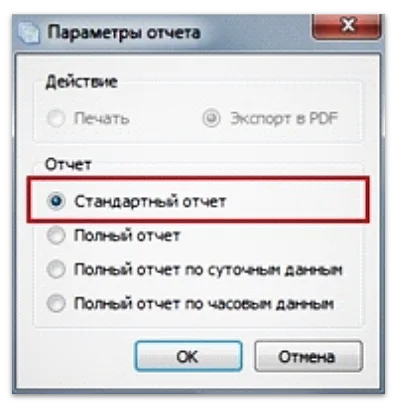

Следующим действием рекомендуем выбрать в окне «Параметры» отчета пункт «Стандартный отчет»:
![Параметры отчета тепловычислителя ВКТ-9](https://kipkatalog.ru/wp-content/uploads/2022/05/parametry-otcheta-teplovychislitelya-vkt-9.webp)

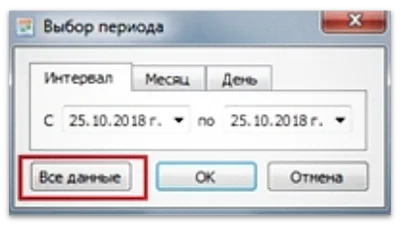

В появившемся диалоговом окне «Выбор периода» для проверки заполнения отчета выберите кнопку «Все данные»:
![Выбор периода показаний для проверки заполнения отчета ВКТ-9](https://kipkatalog.ru/wp-content/uploads/2022/05/vybor-perioda-pokazanij-dlya-proverki-zapolneniya-otcheta-vkt-9.webp)

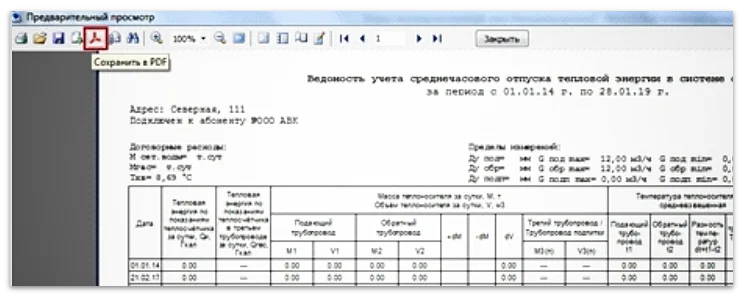

В окне Предварительный просмотр Вы увидите сформированный отчет. Для сохранения отчета в формате PDF наведите курсор мыши на знак PDF и нажмите на него:
![Сохранение и распечатка отчета ВКТ-9 в PDF формате](https://kipkatalog.ru/wp-content/uploads/2022/05/xsohranenie-i-raspechatka-otcheta-vkt-9-v-pdf-formate.webp.pagespeed.ic.6mTtS6jlsy.webp)
Получение настроечной базы ВКТ-9

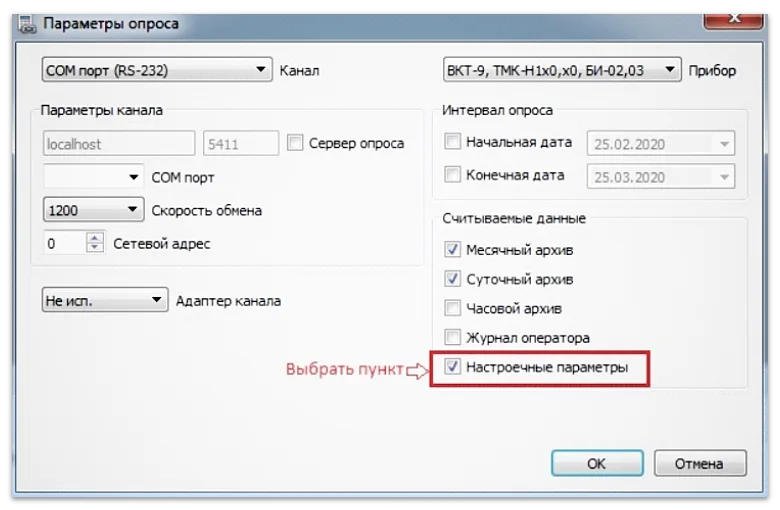

Для получения настроечной базы в разделе «Опросить прибор» в диалоговом окне «Параметры опроса» установите галочку напротив пункта «Настроечные параметры»:
![Выбор параметров опроса ВКТ-9 в программе Менеджер данных](https://kipkatalog.ru/wp-content/uploads/2022/05/xvybor-parametrov-oprosa-vkt-9-v-programme-menedzher-dannyh.webp.pagespeed.ic.3aCPNGVtuW.webp)

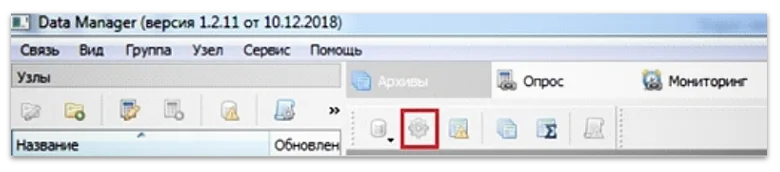

Далее после опроса прибора в Менеджере данных нажмите на символ «шестеренка»:
![Распечатка базы прибора Теплоком в программе Менеджер данных](https://kipkatalog.ru/wp-content/uploads/2022/05/xraspechatka-bazy-pribora-teplokom-v-programme-menedzher-dannyh.webp.pagespeed.ic.7mkxvS8UQt.webp)
Выбрав пункт «Печать», Вы можете распечатать настроечную таблицу или сохранить её в формате PDF.
Опрос по расписанию
Вычислители ВКТ-9 можно автоматически опрашивать через штатную бесплатную программу Менеджер данных по заданному расписанию, тем самым исключая необходимость постоянной работы оператора по опросу узлов учета. Актуальность этой возможности возрастает с увеличением количества опрашиваемых объектов.
Опрос тепловычислителя можно организовать по модемной связи, используя каналы GSM/GPRS, по каналам TCP(UDP) через преобразователи интерфейсов или напрямую через имеющиеся интерфейсы RS-232 и USB. Ниже приведен пример снятия показаний через модемную связь по каналу GSM, режим приема передачи данных CSD.

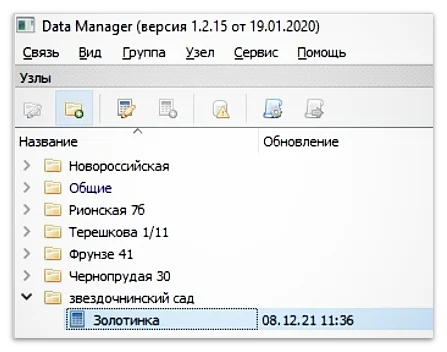

После установки связи с модемом на узле учета и получения архивных данных вы увидите опрошенный узел учета в левой части экрана ПО Менеджер данных.
![Опрос ВКТ-9 по расписанию в программе Менеджер данных](https://kipkatalog.ru/wp-content/uploads/2022/05/xopros-vkt-9-po-raspisaniyu-v-programme-menedzher-dannyh.webp.pagespeed.ic.FQO_WYZXDO.webp)

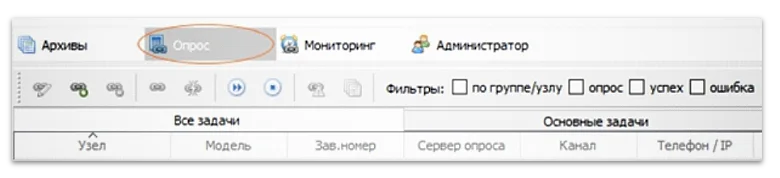

Выбираем узел учета, переходим в поле «Опрос»:
![Поле опрос по расписанию в программе Менеджер данных](https://kipkatalog.ru/wp-content/uploads/2022/05/xpole-opros-po-raspisaniyu-v-programme-menedzher-dannyh.webp.pagespeed.ic.ZVfamWKxyz.webp)

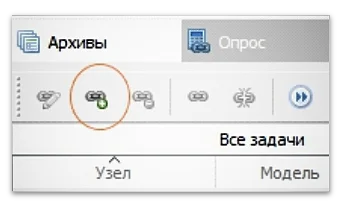

Выбираем пункт «Создать задачу опроса»:
![Выбор меню для постановки на автоопрос тепловычислителя](https://kipkatalog.ru/wp-content/uploads/2022/05/vybor-menyu-dlya-postanovki-na-avtoopros-teplovychislitelya.webp)

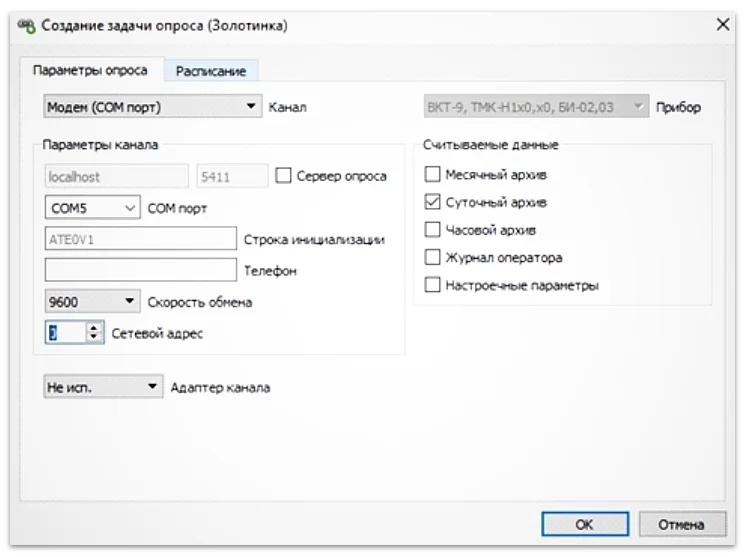

В появившимся поле указываем способ опроса (в примере модем):
![Выбор параметров автоопроса тепловычислителя ВКТ-9](https://kipkatalog.ru/wp-content/uploads/2022/05/xvybor-parametrov-avtooprosa-teplovychislitelya-vkt-9.webp.pagespeed.ic.6WCeDsFt1H.webp)

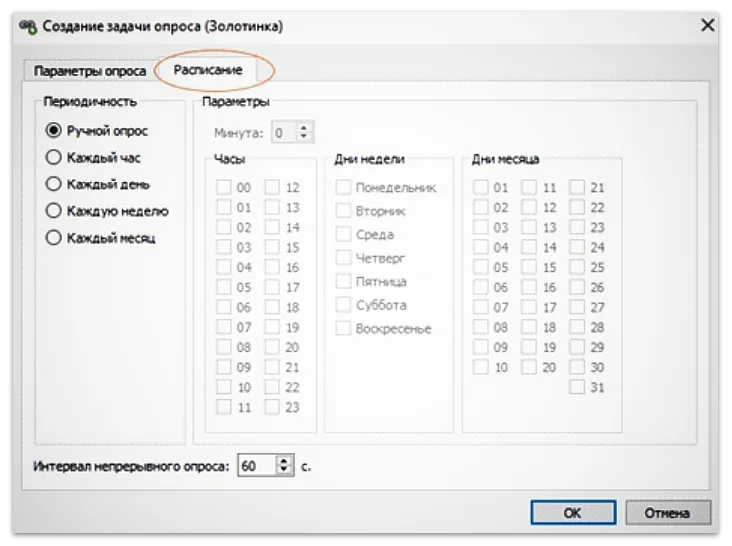

Далее проходим в поле «Расписание», где указываем необходимый интервал опроса (часы, дни, дни месяца):
![Выбор расписания опроса тепловычислителя ВКТ-9](https://kipkatalog.ru/wp-content/uploads/2022/05/xvybor-raspisaniya-oprosa-teplovychislitelya-vkt-9.webp.pagespeed.ic.fuCISEb4m6.webp)
Настройка закончена, выбранные узлы учета будут опрошены по расписанию.
