Тепловычислитель ВКТ-9

Тепловычислитель ВКТ-9 предназначен для измерений выходных сигналов измерительных преобразователей расхода, температуры, давления и вычислений по результатам измерений количества теплоносителя и тепловой энергии (количества теплоты) в водяных системах теплоснабжения.

Тепловычислитель ВКТ-9 применяется совместно с электромагнитными расходомерами ПРЭМ и включены в состав теплосчетчика ТСК-9.

Тепловычислители ВКТ-9 могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах теплопотребления по ГОСТ Р 51649-2014.

Модели и исполнения ВКТ-9

Тепловычислитель ВКТ-9 выпускается в двух вариантах:

  • ВКТ-9-01
  • ВКТ-9-02

Количество подключаемых преобразователей давления, температуры и расход по каждой модели представлено в таблице:

Количество подключаемых преобразователей ВКТ-9

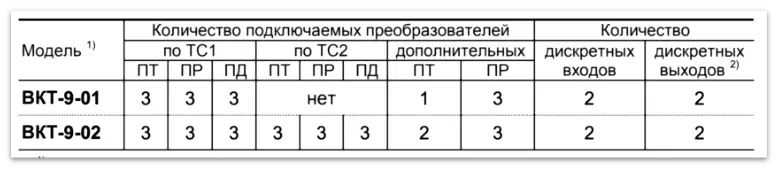

Количество подключаемых преобразователей температуры, давления и расхода к тепловычислителю ВКТ-9
  1. Дополнительные исполнения для любой модели, только по заказу: исполнение с модулем питания (для питания вычислителя от внешнего источника);исполнение с модулем питания и с интерфейсом RS-485.
  2. Действуют только в исполнениях с модулем питания.

Вычислители ВКТ-9 зарегистрированы в Государственном реестре средств измерений РФ № 67373-17

Технические характеристики

Схемы измерений и расчётные формулы

Архивы ВКТ-9

Тепловычислитель ВКТ-9 регистрирует и сохраняет в энергонезависимой памяти архивные значения величин по ТС1, по ТС2, общие (по обеим ТС), дополнительные (по дополнительным каналам). Архивы формируются на часовых, суточных и месячных интервалах.

Архивные итоговые значения формируются на последний час даты запроса информации.

Архивные значения температур формируются в виде среднеарифметических и средневзвешенных по массе значений, архивные значения давлений – в виде среднеарифметических значений, архивные значения масс, объёмов, тепловой энергии – в виде суммарных значений на интервале архивирования.

Диагностические сообщения формируются в виде кодов НС (канальных, общесистемных, аппаратных, общих, дополнительных), указанных в статье.

Дополнительно в вычислителях формируется журнал НС и журнал действий оператора. Записи журнала НС содержат данные о дате и времени изменения всех флагов и НС. Записи журнала действий оператора содержат данные о дате, времени и содержании событий, связанных с изменением настроечных параметров, с изменением калибровочных коэффициентов, со сменой периода теплопотребления, с заменой элемента питания, со сбросом архива.

Архив, журнал Ёмкость 1
Архив часовой 1488 часов
Архив суточный 730 суток
Архив месячный 48 месяцев
Архив итоговый 730 суток
Журнал НС 5000 записей
Журнал действий оператора 3000 записей 2
  1. Запись по кольцевому принципу: каждая очередная запись сверх установленного объёма – взамен первой (самой ранней) записи.
  2. После сброса архива: записи сохраняются (не стираются).

Дискретные входы

Для получения информации о наступлении внешних событий применяют контактные датчики (концевые выключатели) типа «сухой контакт» или устройства с активным выходом (например, блоки питания расходомеров).

Для подключения внешних устройств предназначены дискретные входы (DIN1 и DIN2) вычислителя. Все цепи дискретных входов имеют гальваническую развязку. Допустимое напряжение: от 5 до 24 В постоянного или переменного тока. Входное
сопротивление: 2 кОм.

Примечание – При настройке вычислителя дополнительно возможно назначение от одного до четырёх виртуальных дискретных входов (DINA, DINB, DINC, DIND). Виртуальным дискретным входом может быть назначен любой из физических импульсных входов (каналов V), не задействованных для измерений расхода, объёма или электрической энергии. Виртуальные дискретные входы не имеют гальванической развязки.

Дискретные выходы

ВНИМАНИЕ! Дискретные выходы ВКТ-9 действуют ТОЛЬКО в вычислителе с модулем питания!

Для регулирования или сигнализации о наступлении контролируемого события (внешнего или относящегося непосредственно к вычислителю) применяют исполнительные устройства или сигнализаторы.

Для подключения внешних устройств предназначены дискретные выходы (DOUT1 и DOUT2 типа «сухой контакт») вычислителя. Все цепи дискретных выходов имеют гальваническую развязку. Нагрузочная способность: от 5 до 30 В постоянного или переменного тока до 100 мА.

Электропитание тепловычислителя ВКТ-9

Электрическое питание вычислителей ВКТ-9 осуществляется от встроенного литиевого элемента питания или от внешнего источника питания (только исполнение вычислителя с модулем питания).

Автономное питание

В ВКТ-9 установлен литиевый элемент питания с номинальным напряжением 3,6 В и номинальной ёмкостью 8200 мА·ч.

Расчётный срок автономной (от встроенного элемента питания) работы вычислителей любой модели: не менее 4-х лет. Вычислители осуществляют контроль разряда и оценку оставшегося ресурса элемента питания.

Сетевое питание

ВНИМАНИЕ! НЕОБХОДИМО применять вычислитель с модулем питания (для питания вычислителя от внешнего источника), если предполагается использовать дискретные выходы, применять интерфейсы более пяти часов в месяц, обеспечивать питание датчиков давления со стороны вычислителя ВКТ-9!

Тепловычислитель ВКТ-9 с модулем питания (отдельно модуль питания) поставляется ТОЛЬКО по заказу!

Применяют источник питания с выходным напряжением от 10 до 30 В постоянного тока.

Для подключения источника питания предназначен вход питания (10…30V) вычислителя. Ток, потребляемый вычислителем с модулем питания (без учёта потребления преобразователей давления и других внешних устройств): не более 50 мА.

Подключение внешнего источника питания к тепловычислителю ВКТ-9. Схема электрическая.
Схема подключения внешнего питания к ВКТ-9

Входы ТС2.P1(2,3) – только в вычислителе модели ВКТ-9-02.

На входах ТС1.P1(2,3) и ТС2.P1(2,3), а также на выходе U имеется напряжение, равное выходному напряжению внешнего источника питания.

Напряжение на входах ТС1.P1(2,3) и ТС2.P1(2,3) предназначено для питания преобразователей давления.

Напряжение на выходе U допускается использовать для питания внешних цепей, подключённых к дискретным входам DIN1(2) и к дискретным выходам DOUT1(2).

В вычислителе ВКТ-9 с модулем питания установлен литиевый элемент питания, обеспечивающий функционирование вычислителя в случае отсутствия напряжения от внешнего источника питания. Контроль разряда и оценка оставшегося ресурса элемента питания осуществляется как при питании вычислителя от внешнего источника, так и при автономной работе.

Внешние интерфейсы

Тепловычислитель ВКТ-9 для сопряжения с внешними устройствами имеет интерфейсы, предназначенные для съёма (просмотра) текущих и архивных значений, изменения (просмотра) настроечных параметров, управления модемом. Знак «+» означает, что функция реализуется. Знак «—» означает, что функция не реализуется.

Интерфейс Съём текущих и архивных значенийИзменение настроечных параметров Управление модемомВнешнее устройство
RS-232, порт 1+++компьютер или GSM-модем
RS-232, порт 2++только компьютер
USB++то же
RS-485 1+++компьютер или модем
  1. Передаваемые данные дублируются по первому интерфейсу RS-232, порт 2

Характеристики интерфейсов RS-232 и RS-485:

  • скорость обмена — от 1200 до 115200 бод/с;
  • количество бит данных — 8;
  • количество стартовых (стоповых) бит — 1;
  • контроль чётности — нет;
  • управление потоком — нет.

Данные, передаваемые по интерфейсу RS-485, дублируются по первому интерфейсу RS-232, порт 2.

ВНИМАНИЕ! Интерфейс RS-485 поставляется ТОЛЬКО по заказу для вычислителей с модулем питания!

Габаритные и присоединительные размеры, масса

  • Габаритные размеры вычислителей: 197×145×65 мм.
  • Крепление ВКТ-9 осуществляют на монтажную DIN-рейку шириной 35 мм.
  • Масса тепловычислителя без упаковки: не более 0,75 кг.

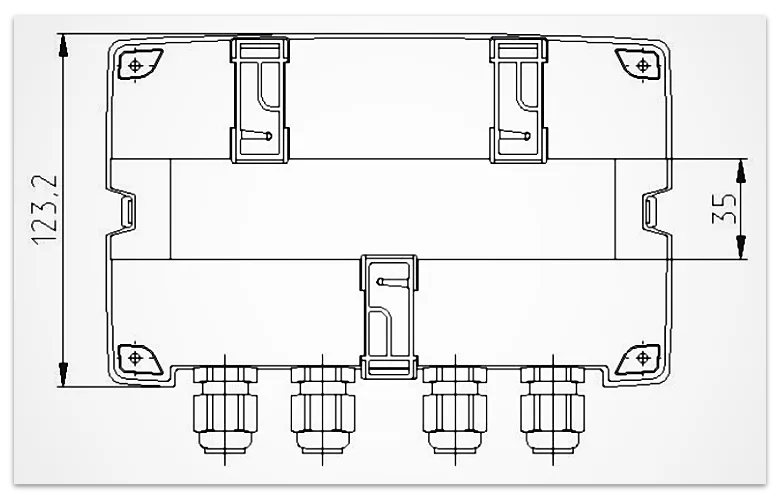

Габаритные размеры тепловычислителя ВКТ-9

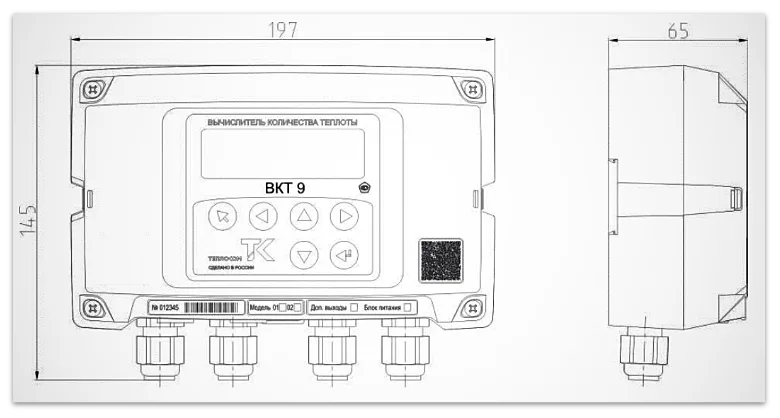

Габаритные размеры тепловычислителя ВКТ-9

Фотогалерея

Документация и ПО

Свидетельство об утверждении типа средств измерений RU.C.32.541.A № 65913/1

Срок действия до 02 мая 2022 года.

Регистрационный номер № 67373-17

Программа-конфигуратор ВКТ-9

Программа Data Manager (для отчетов)

Тепловычислитель ВКТ-9

Тепловычислитель ВКТ-9 - описание, технические характеристики, цена. Руководство пользователя ВКТ-9-01 и ВКТ-9-02
