Наличие нештатных ситуаций (НС) не является свидетельством выхода из строя узла учёта или несоответствия установленным метрологическим характеристикам, а является лишь признаком, служащим для определения причины возникновения НС. Коды ошибок НС и соответствующие им типы реакций вычислителя ВКТ-9 приведены ниже.
Устранение нештатных ситуаций
При устранении НС, связанных с измерениями в каналах V, t, P, убедиться в надёжности контактов, в отсутствии обрыва, короткого замыкания или замыкания на землю линий связи, в соответствии полярности сигналов, а также в корректности заданных настроечных параметров.
При устранении аппаратной НС, связанной с пониженным напряжением встроенного элемента питания, согласовать с инспектором теплоснабжающей организации необходимость кратковременного вывода вычислителя из эксплуатации и снятия навесных пломб. Замену элемента питания выполнять в следующем порядке.
- Только для тепловычислителя ВКТ-9 с модулем питания: отключить вычислитель от внешнего источника.
- Снять верхнюю часть (крышку), вывинтив четыре корпусных винта и отсоединив шлейфы коммутационного модуля от разъёмов измерительного модуля.
- Отсоединить (срезать) хомут крепления элемента питания. Рекомендуется отсоединить хомута без его повреждения. Замена хомута невозможна без нарушения целостности пломб поверителя и изготовителя.
- Удалить разряженный элемент питания, отсоединив разъём.
- Подключить новый элемент питания, соблюдая полярность. Рекомендуемый тип: ER26500 с номинальным напряжением 3,6 В и номинальной ёмкостью 8200 мА·ч. Закрепить элемент питания хомутом.
- Установить перемычку J1 и обеспечить уровень доступа НАСТРОЙКА.
- Установить дату и время (3.Настройки ↳ 1.Часы). Ввести значение ёмкости (в единицах «мА·ч») установленного элемента питания (4.Сервис ↳ 8.Батарея). Выполнить операцию сброса архива (4.Сервис ↳ 9.Сброс).
- Снять перемычку J1 и обеспечить уровень доступа РАБОТА. После замены элемента питания сохраняется ранее выполненная настройка вычислителя.
- Подключить шлейфы коммутационного модуля к разъёмам измерительного модуля. Выполнить сборку вычислителя.
- Выполнить ввод вычислителя в эксплуатацию с установкой навесных пломб.
В случае неисправности вычислителя тепловой энергии и невозможности её устранения на месте эксплуатации:
- демонтировать и упаковать вычислитель ВКТ-9 в жёсткую тару так, чтобы исключить его повреждение при транспортировании;
- указать в акте рекламации внешние признаки проявления неисправности;
- направить вычислитель вместе с паспортом и актом рекламации на предприятие-изготовитель или в сервисный центр для ремонта.
После ремонта, связанного с нарушением целостности пломбы поверителя, вычислитель должен быть поверен.
Канальные НС

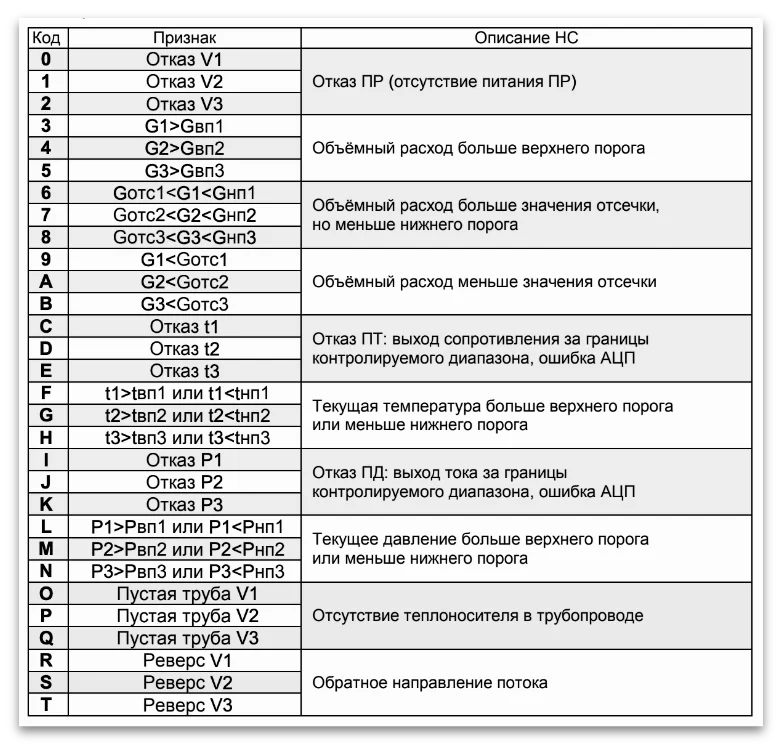

Канальные нештатные ситуации (НС), указанные в таблице А1.1, связаны с выходом величин, измеряемых по каналам V, t, P в ТС1 и в ТС2, за границы контролируемых диапазонов, а также наличие сигналов на связанных с ними дискретных входах тепловычислителя ВКТ-9.
Функционирование вычислителя тепловой энергии ВКТ-9 (Теплоком) при наличии канальной НС определяется типом реакции по данным таблицы А1.2. Знаком «+» отмечены реакции, обеспечиваемые вычислителем. Знаком «―» отмечены реакции, не обеспечиваемые вычислителем тепла ВКТ-9.
Общесистемные НС
Общесистемные НС, указанные в таблице А2.1, связаны с выходом величин, характеризующих работу ТС, за установленные допуски.

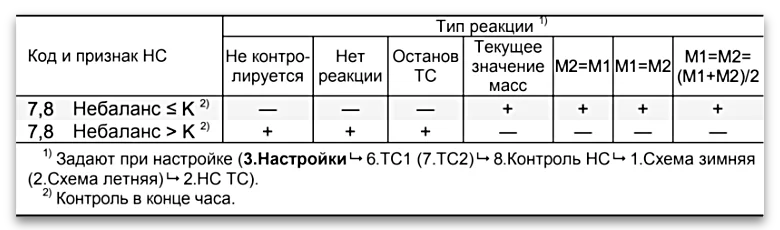

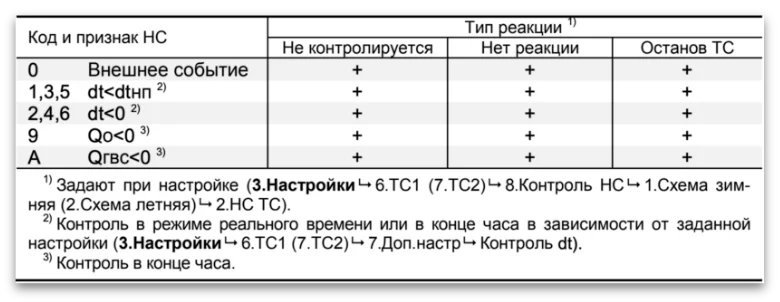

Функционирование вычислителя при наличии общесистемной НС определяется типом реакции по данным таблиц А2.2 и А2.3. Знаком «+» отмечены реакции, обеспечиваемые вычислителем. Знаком «―» отмечены реакции, не обеспечиваемые вычислителем ВКТ9.
Аппаратные НС
Аппаратные нештатные ситуации, указанные в таблице А3.1, связаны с неисправностью функциональных узлов вычислителя, со сбоями при работе с памятью, с переключением режимов работы, с неисправностями питания.
| Код НС | Признак | Описание неисправности |
|---|---|---|
| 0 | Сброс питания | Включение питания вычислителя |
| 1 | Системный сброс | Перезагрузка по Watchdog таймеру |
| 2 | Отказ АЦП | Аппаратная ошибка при измерении по всем каналам (некорректные ответы при обмене с АЦП) |
| 3 | Отказ RTC | Отказ асинхронного таймера или генератора (кварца) |
| 4 | Восстановление данных в FRAM | Сбой CRC данных в FRAM, данные восстановлены из резервной копии |
| 5 | Сбой данных в FRAM | Сбой CRC данных в FRAM в основной и резервной копиях |
| 6 | Восстановление данных в DATAFLASH | Сбой CRC данных в DATAFLASH памяти, данные восстановлены из резервной копии |
| 7 | Сбой данных в DATAFLASH | Сбой CRC данных в DATAFLASH памяти в основной и резервной копиях |
| 8 | Сбой данных во FLASH | Сбой CRC данных во FLASH памяти, сбой ПО |
| 9 | Режим ПОВЕРКА | Наличие перемычек J1 и J2 |
| A | Режим НАСТРОЙКА | Наличие перемычки J1 |
| B | Режим КАЛИБРОВКА | Наличие перемычки J2 |
| C | Отсутствие питания | Только для архивных записей, восстановленных за время отсутствия питания |
| D | Пониженное напряжение батареи | Напряжение менее 3,1 В, разряд элемента питания |
| E | Внешнее питание | Только в вычислителе с модулем питания 1) |
1) — После переключения на встроенный элемент питания (в случае отсутствия напряжения от внешнего источника): код Е сохраняется в архивных значениях и отсутствует в текущих значениях.
Общие НС
Общие НС, указанные в таблице А4.1, связаны с наличием сигналов на дискретных входах, со сменой сезонного периода теплопотребления, с выходом измеряемых величин за установленные допуски.
| Код НС | Признак | Описание неисправности |
|---|---|---|
| 0 | Сигнал на входе DIN1 | Наличие 1) сигнала на дискретном входе |
| 1 | Сигнал на входе DIN2 | То же |
| 2 | Сигнал на входе DINA | Наличие 1) сигнала на дискретном входе |
| 3 | Сигнал на входе DINB | То же |
| 4 | Сигнал на входе DINC | << |
| 5 | Сигнал на входе DIND | << |
| 6 | Летний период | Включение летнего периода теплопотребления |
| 7 | Зимний период | Включение зимнего периода теплопотребления |
| 8 | Отказ tхв | Отказ датчика температуры холодной воды |
| 9 | Отказ Pхв | Отказ датчика давления холодной воды |
| A | Отказ tвозд | Отказ датчика температуры воздуха |
| B | tхв > tвп или tхв | Температура холодной воды больше верхнего порога или меньше нижнего порога |
| C | Pхв > Pвп или Pхв | Давление холодной воды больше верхнего порога или меньше нижнего порога |
| D | tвозд > tвп или tвозд | Температура воздуха больше верхнего порога или меньше нижнего порога |
| E | Qобщ < 0 | Общая тепловая энергия за час меньше нуля |
1) Зависит от заданной полярности (инверсии). Задают при настройке (3.Настройки ↳ 4.Датчики ↳ 1.DIN1 (2.DIN2, 3.DINA, 4.DINB, 5.DINC, 6.DIND) ↳ Инверсия).
Дополнительные НС

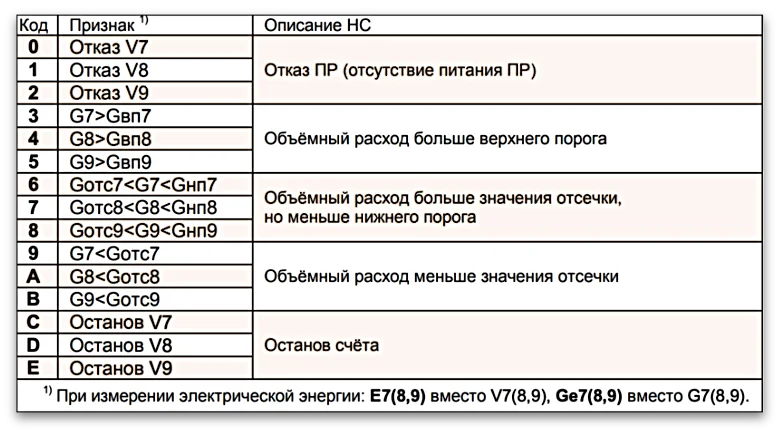

Дополнительные НС, указанные в таблице А5.1, связаны с выходом величин, измеряемых по дополнительным входам, за границы контролируемых диапазонов.
1) При измерении электрической энергии: E7(8,9) вместо V7(8,9), Ge7(8,9) вместо G7(8,9).
Функционирование вычислителя при наличии дополнительной НС определяется типом реакции аналогично данным таблицы А1.2. Тип реакции задают при настройке (3.Настройки ↳ 8.Контроль доп. НС).
