Тепловычислитель СПТ 940. Руководство по эксплуатации

Тепловычислитель СПТ 940 предназначен для измерения электрических сигналов, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, с последующим расчетом расхода, объема, массы и тепловой энергии воды.

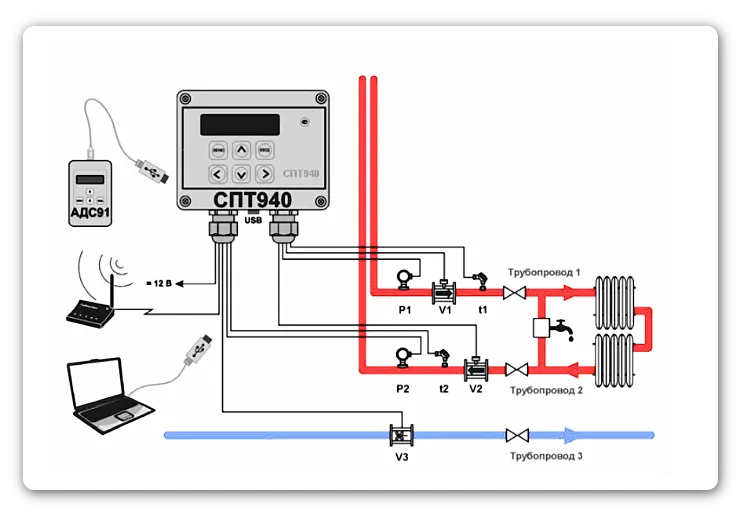

Тепловычислители СПТ 940 (Логика) рассчитаны на работу в составе теплосчетчиков и других измерительных систем и обеспечивают обслуживание трех трубопроводов. К тепловычислителю могут быть подключены:

• три преобразователя расхода,
• два преобразователя температуры,
• два преобразователя давления.

☞ Свидетельство СПТ 940 об утверждении типа средств измерений RU.C.32.004.А № 70845. Регистрационный номер № 72098-18

Срок действия до 03 августа 2023 г.

Функциональные характеристики

При работе в составе теплосчетчика тепловычислители СПТ 940 рассчитаны для обслуживания ОДНОГО теплообменного контура (1 теплового ввода), обеспечивая при этом:

• измерение объема, объемного расхода, температуры, разности температур и давления;
• вычисление количества тепловой энергии, массового расхода, массы и средних значений температуры и давления;
• архивирование значений количества тепловой энергии, массы, объема, средних значений температуры, разности температур и давления > в часовом, суточном и месячном архивах объемом, соответственно, 2000, 400 и 100 записей для каждого параметра;
• архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров > по 2000 записей для каждой категории сообщений;
• ввод настроечных параметров;
• показания текущих, архивных и настроечных параметров на встроенном дисплее;
• защиту архивных данных и настроечных параметров от изменений;
• коммуникацию с внешними устройствами.

Метрологические характеристики

Пределы допускаемой погрешности СПТ 940 составляют:

• ± 0,01 % — измерение сигналов частоты (относительная);
• ± 0,1 °С — измерение сигналов сопротивления (абсолютная);
• ± 0,03 °С — измерение разности сигналов сопротивления (абсолютная);
• ± 0,1 % — измерение сигналов тока (приведенная к диапазону измерений);
• ± 0,02 % — вычисление параметров ¹ (относительная);
• ± (0,5+3/Δt) % — измерительный канал тепловой энергии (относительная, при 3 ≤ Δt ≤ 175 °С);
• ± 0,01 % — погрешность часов (относительная).

¹ — Тепловая энергия, объем, масса, массовый расход, средние значения температуры, разности температур и давления.

Эксплуатационные характеристики

Наименование параметра	Значение
Условия эксплуатации:
— температура окружающего воздуха	от минус 10 до плюс 50 °С
— относительная влажность	не более 95 % при 35 °С
— атмосферное давление	от 84 до 106,7 кПа
— синусоидальная вибрация	амплитуда 0,35 мм, частота 10 — 55 Гц.
Средняя наработка на отказ	85000 ч
Средний срок службы	15 лет
Электропитание	встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока
Масса	не более 0,33 кг
Габаритные размеры	115 х 118 х 57 мм

Входные и выходные сигналы

Входные сигналы СПТ 940, соответствующие расходу: три импульсных сигнала, каждый из которых может быть низкочастотным с диапазоном изменения 0 — 18 Гц или высокочастотным с диапазоном 0 — 100 Гц. Входы тепловычислителя, на которых действуют импульсные сигналы, в дальнейшем именуются ВС-входами, каждый из которых имеет собственное обозначение: «ВС1», «ВС2» и «ВС3».

Низкочастотные сигналы формируются дискретным изменением состояния (замкнуто/разомкнуто) выходной цепи датчика. Сопротивление цепи в состоянии «замкнуто» должно быть менее 1 кОм, в состоянии «разомкнуто» – более 500 кОм. Длительность импульса (состояние «замкнуто») должна составлять не менее 0,5 мс, паузы (состояние «разомкнуто») – не менее 12,5 мс.

Высокочастотные сигналы формируются дискретным изменением напряжения выходной цепи датчика. Выходное сопротивление цепи не должно превышать 1 кОм. Низкий уровень сигнала (импульс) должен быть не более 0,5 В, высокий уровень (пауза) – не менее 3 и не более 5 В. Длительности импульса и паузы должны быть не менее 0,5 мс.

Входные сигналы тепловычислителя, соответствующие давлению: два сигнала силы тока 4 — 20 мА. Входы тепловычислителя, на которых действуют сигналы силы тока, в дальнейшем именуются ПД-входами, каждый из которых имеет собственное обозначение: «ПД1» и «ПД2».

Входные сигналы СПТ940, соответствующие температуре: два сигнала сопротивления термопреобразователей с характеристикой Pt100, 100П или 100М. Входы тепловычислителя, на которых действуют сигналы сопротивления, в дальнейшем именуются ТС-входами, каждый из которых имеет собственное обозначение: «ТС1″и «ТС2».

Входные дискретные сигналы, соответствующие контролируемому событию. Входы ВС1, ВС2 и ВС3 тепловычислителя могут быть сконфигурированы как дискретные входы для подключения сигналов «замкнуто/разомкнуто», соответствующих тем или иным внешним событиям.

Коммуникация с внешними устройствами

Для обмена данными с внешними устройствами тепловычислитель СПТ 940 снабжен двумя коммуникационными портами:

• гальванически изолированным RS232 (совместимым портом М4),
• портом USB.

При совместной работе тепловычислителя СПТ940 с GSM-модемами обеспечивается передача данных по технологии СSD (HSCSD). Поддерживается работа GPRS/3G-модемами и с другим коммуникационным оборудованием, обеспечивающим передачу данных по протоколам PPP/TCP/IP.

Электропитание

Электропитание СПТ 940 осуществляется от встроенной литиевой батареи напряжением 3,6 В и/или внешнего источника постоянного тока напряжением 9 — 15 В (U_ном = 12 В). Средний потребляемый от внешнего источника ток не более 50 мА.

⚠ При подключенном внешнем источнике ток от батареи не потребляется. Переход с режима питания от батареи на режим питания от внешнего источника осуществляется автоматически.

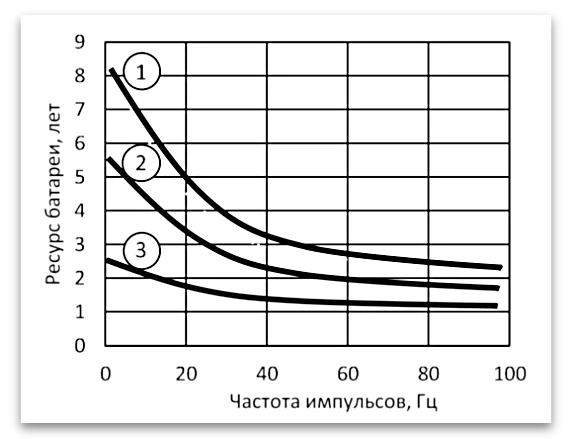

Ресурс батареи СПТ 940 при отсутствии внешнего источника определяется, в основном, частотой сигналов на импульсных входах, временем работы встроенного дисплея и временем работы интерфейсов тепловычислителя. Зависимость ресурса батареи от частоты входных сигналов и времени работы дисплея и интерфейсов приведена на рисунке.

• Один час в месяц
• Пять часов в месяц
• 24 часа в месяц

Рекомендуется предусматривать внешнее питание при следующих режимах работы:

• при частоте импульсов на входах более 10 Гц;
• при активном использовании клавиатуры и дисплея (более 10 часов в месяц);
• при интенсивном обмене данными по интерфейсам, например, при работе в диспетчерских системах реального времени;
• при использовании встроенного TCP/IP стека.

⚠ Инструкция по замене батарейки тепловычислителя СПТ 940

Сведения о конструкции

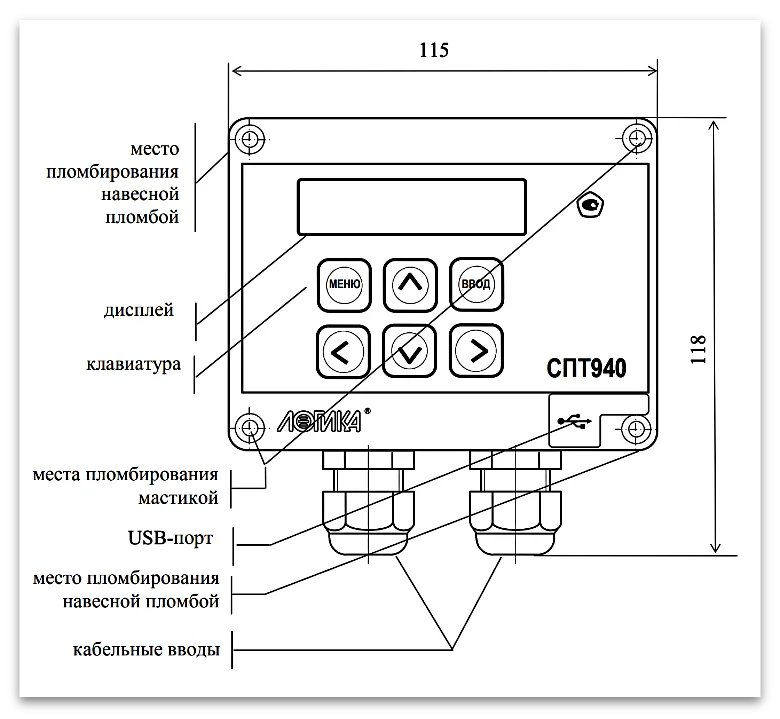

Корпус тепловычислителя выполнен из пластмассы, не поддерживающей горение. Стыковочные швы корпуса снабжены уплотнителями, что обеспечивает высокую степень защиты от проникновения пыли и воды.

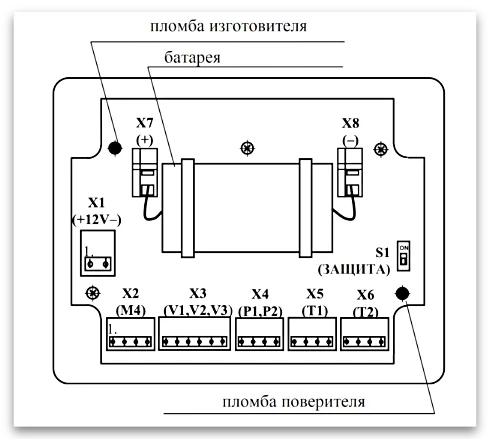

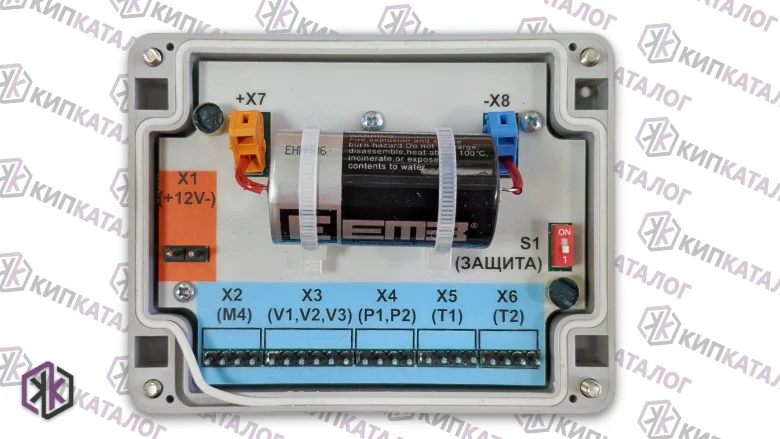

На крышке корпуса установлена печатная плата, на которой размещены все электронные компоненты, клавиатура, дисплей и USB-порт. Расположение литиевой батареи позволяет производить её замену непосредственно на месте установки прибора.
