Замена батарейки тепловычислителя СПТ 940

Замена батарейки СПТ 940

⎋ В статье приводится подробная инструкция по замене батареи тепловычислителя СПТ 940 (Логика)

Замена батарейки СПТ 940 должна быть произведена в течение месяца после возникновения диагностического сообщения «ДС00».

Контроль разряда батарейки СПТ 940

Диагностическое сообщение «ДС00» возникает при падении напряжения батареи СПТ940 ниже 3,2 В, что говорит о необходимости её замены. Это событие будет сопровождаться характерным миганием значка батареи в главном меню тепловычислителя.

Замена батарейки СПТ 940

Конструкция тепловычислителя СПТ 940 позволяет производить замену батареи непосредственно на узле учета тепловой энергии. На время замены батарейки тепловычислителя допускается отключать ответные части разъемов, затрудняющие доступ к зажимам выводов батареи.

В качестве элемента питания СПТ 940 используется литиевая батарея с напряжением 3,6 В типоразмера «С» с аксиальными выводами.

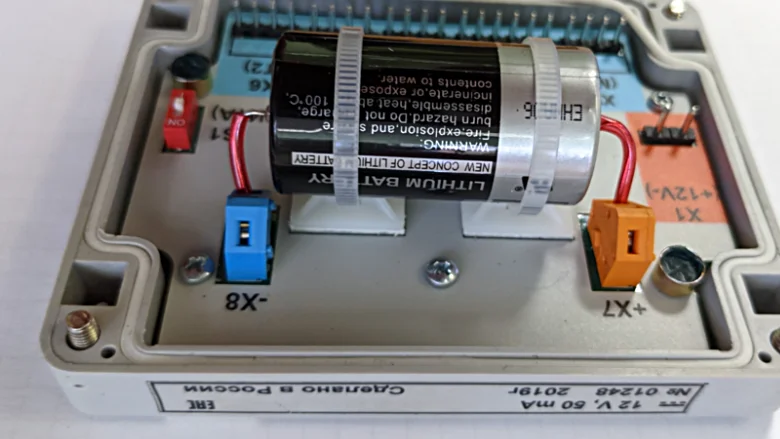

Элемента питания СПТ 940
Изображение 1. Элемент питания в корпусе тепловычислителя СПТ 940 (Логика)

В качестве элементов механического крепления используется хомут-стяжка 3,6×120 мм, белый нейлон (2 шт.), далее хомут.

Как заменить батарейку СПТ 940

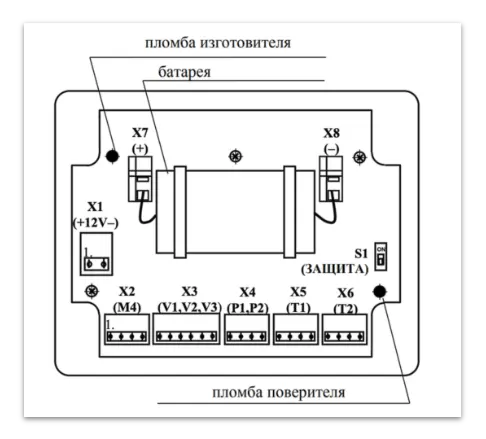

Схема разъемов для установки батареи тепловычислителя СПТ940 Логика
Изображение 2. Схема разъемов для установки батареи тепловычислителя СПТ940
  1. Открыть крышку монтажного отсека
  2. Отключить от тепловычислителя ответную часть разъема «Х1» (допускается отключать ответные части других разъемов)
  3. Установить переключатель защиты данных в нижнее положение
  4. Обрезать и снять хомуты, крепящие батарею
  5. С помощью тонкой шлицевой отвертки ослабить крепления зажима выводов батареи и вынуть батарею
  6. Тем же способом ослабить крепления зажима и соблюдая полярность зажать выводы новой батареи
  7. Закрепить в опорных площадках и затянуть хомуты
  8. Обрезать нерабочую часть хомутов
  9. Подключить ответные части разъемов, отключенные ранее
  10. Проверить и при необходимости установить текущие дату и время
  11. Выполнить команду «НОВЫЙ РАЗДЕЛ»
  12. Установить переключатель защиты в верхнее положение
  13. Закрыть монтажный отсек

☞ Команда «НОВЫЙ РАЗДЕЛ», доступная в пункте меню («НАСТР-УПР-СЧЕТ»). Выполнение этой команды возможно только в случае, когда переключатель защиты находится в нижнем положении (защита снята).
