Существует множество обстоятельств, в силу которых значения измеряемых параметров, а также режимов функционирования тепловычислителя СПТ 941.20 и внешнего оборудования могут лежать вне определенных пределов.

Эти события диагностируются по заданным критериям, а по результатам диагностики тепловычислитель может формировать диагностическое сообщение (ДС), которое будет отображаться в разделе текущих параметров, а также фиксироваться в архивах. Возникновение тех или иных событий может повлиять на вычислительные процедуры.


Хотите купить тепловычислитель СПТ или корректор газа СПГ? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Любое из событий тепловычислитель может отнести к нештатным ситуациям (НС), если такая реакция предусмотрена при назначении па- раметра АНС. При наличии хотя бы одного события, расцениваемого как нештатная ситуация (НС) изменяется порядок интегрирования счетчиков времени Тш и Тн.

В течение всего времени, пока имеет место хотя бы одна нештатная ситуация на дисплее это сопровождается характерным миганием символа “!” в правой нижней четверти дисплея.

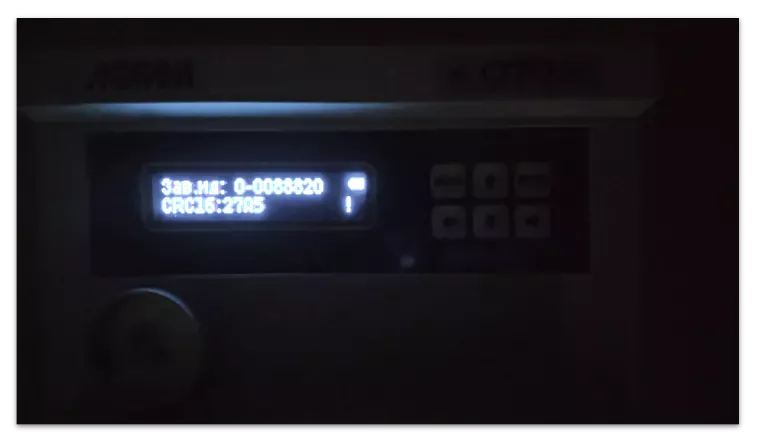

индикация нештатных ситуаций на дисплее тепловычислителя СПТ941 20
Индикация нештатных ситуаций на дисплее тепловычислителя СПТ941 20

Нештатных ситуации СПТ941.20 (коды НС)

Ниже приведен полный перечень диагностических сообщений. Для их устранения, возможно, требуется вмешательство обслуживающего персонала.

Код НСОписание нештатной ситуации
ДС00Разряд батареи (Uб < 3,2 В). Следует в течение месяца заменить батарею
ДС01Отсутствие напряжения на разъеме X1 тепловычислителя
ДС02Изменение сигнала на дискретном входе X4
ДС03Изменение сигнала на дискретном входе X11
ДС04Параметр tх вне диапазона 0…176 oC
ДС05Параметр t4 вне диапазона -50…176 oC
ДС06Параметр Pх вне диапазона 0…1,03*ВП3
ДС07Параметр P4 вне диапазона 0…1,03*ВП3
ДС08Значение контролируемого параметра, определяемого КУ1 вне диапазона УН1…УВ1
ДС09Значение контролируемого параметра, определяемого КУ2 вне диапазона УН2…УВ2
ДС10Значение контролируемого параметра, определяемого КУ3 вне диапазона УН3…УВ3
ДС11Значение контролируемого параметра, определяемого КУ4 вне диапазона УН4…УВ4
ДС12Значение контролируемого параметра, определяемого КУ5 вне диапазона УН5…УВ5
ДС32Параметр P1 вне диапазона 0…1,03*ВП1
ДС33Параметр P2 вне диапазона 0…1,03*ВП2
ДС34Параметр P3 вне диапазона 0…1,03*ВП3
ДС35Параметр t1 вне диапазона 0…176o
ДС36Параметр t2 вне диапазона 0…176o
ДС37Параметр t3 вне диапазона 0…176o
ДС38Расход через ВС1 выше верхнего предела диапазона измерений (G1>Gв1)
ДС39Ненулевой расход через ВС1 ниже нижнего предела диапазона измерений (0<G1<Gн1)
ДС40Ненулевой расход через ВС1 ниже значения отсечки самохода (0<G1<Gотс1)
ДС41Расход через ВС2 выше верхнего предела диапазона измерений (G2>Gв2)
ДС42Ненулевой расход через ВС2 ниже нижнего предела диапазона (0<G2<Gн2)
ДС43Ненулевой расход через ВС2 ниже значения отсечки самохода (0<G2<Gотс2)
ДС44Расход через ВС3 выше верхнего предела диапазона измерений (G3>Gв3)
ДС45Ненулевой расход через ВС3 ниже нижнего предела диапазона (0<G3<Gн3)
ДС46Ненулевой расход через ВС3 ниже значения отсечки самохода (0<G3<Gотс3)
ДС47Диагностика отрицательного значения разности часовых масс теплоносителя (М1ч–М2ч), выходящего за допустимые пределы, т.е. при (М1ч–М2ч)<(–НМ)*М1ч. Событие фиксируется по окончании часа и заносится в архив для схем 0, 2, 4 и 8. Весь следующий час признак ДС47 активен в текущих параметрах
ДС48Значение разности часовых масс (М1ч–М2ч) находится в пре- делах (-НМ)*М1ч <(М1ч–М2ч)< 0. Событие фиксируется по окончании часа и заносится в архив для схем 0, 2, 4 или 8. Весь следующий час признак ДС48 в текущих параметрах
ДС49Значение разности часовых масс (М1ч–М2ч) находится в пределах 0<(М1ч–М2ч)< НМ*М1ч. Фиксируется по оконча- нии часа и заносится в архив для схем 0, 2, 4 или 8. Весь сле- дующий час диагностическое сообщение активно в текущих параметрах
ДС50Отрицательное значение часового количества тепловой энергии (Qч<0). Событие фиксируется по окончании часа и заносится в архив. Весь следующий час признак ДС50 акти- вен в текущих параметрах
ДС51Некорректное задание температурного графика
ДС53Текущее значение температуры по обратному трубопроводу выше чем значение температуры, вычисленное по задан- ному температурному графику
Таблица с кодами НС тепловычислителей СПТ941.20
