Подключение внешних устройств к ВКТ-7

Подключение внешних устройств к ВКТ-7

Тепловычислитель ВКТ-7 (вычислитель тепловой энергии) имеет встроенный последовательный интерфейс RS232 (RS485 или Ethernet по отдельному заказу) для связи с внешними устройствами: компьютер (ПК), GSM/GPRS модем, накопительный пульт (НП), принтер.

Вычислители тепловой энергии ВКТ-7 предназначены для измерений выходных сигналов измерительных преобразователей параметров теплоносителя и вычислений, по результатам измерений, количества теплоты (тепловой энергии).

Интерфейс RS232

В штатном исполнении тепловычислитель ВКТ-7 (начиная с аппаратной версии (АВ) прибора 3.1) комплектуется модулем интерфейса RS-232 для связи с компьютером, накопительными пультами НП-3 и НП-4, модемом, принтером. (Как проверить АВ).

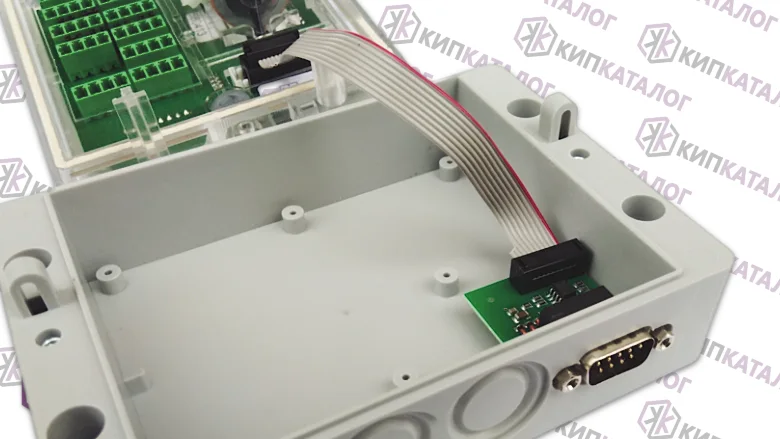

Интерфейс RS-232 (плата) вычислителя ВКТ-7
Интерфейс RS-232 (плата) вычислителя ВКТ-7

Допускается объединение вычислителей в сеть по интерфейсу RS-232 (не более трех приборов) в соответствии со схемами, приведенными в данном руководстве по эксплуатации. При работе в сети у каждого вычислителя имеется индивидуальный сетевой номер, по которому компьютер обращается к вычислителю.

⇲ Расстояние от вычислителя до ВУ должна быть не более 100 метров при скорости 1200 бит/с. В аппаратной версии (АВ) ниже 3.1 интерфейс RS-232 встроен и замене не подлежит!

Для настройки интерфейса RS232 в базе данных вычислителя ВКТ7 необходимо ввести следующие данные:

Наименование параметраПуть в МЕНЮ
Скорость обмена с ВУБД ► Системн ► Интерф ► СО
Тип ВУБД ► Системн ► Интерф ► ВУ
Сетевой номерБД ► Системн ► Рекв ► СН
Настройка параметров базы данных для организации связи через com-порт RS232

⇲ При работе с одним прибором можно устанавливать сетевой номер «00» – широковещательный режим (независимо от реально установленного номера в приборе). Если в сети более одного прибора, то у каждого должен быть задан уникальный сетевой номер. Запрашивать информацию, задавая номер «00» при двух и более приборах, категорически запрещено!

Характеристики встроенного интерфейса RS232 (com-порт):

ПараметрЗначение
Скорость обмена1,2; 2,4; 4,8; 9,6 и 19,2 кбит/с
Количество бит данных8
Количество стартовых бит1
Количество стоповых бит1 – RS485, 2 – RS232
Контроль четностинет
Управление потокомнет
Характеристики встроенных интерфейсов RS232 и RS485 тепловычислителя ВКТ-7

Подключение ВКТ-7 к компьютеру

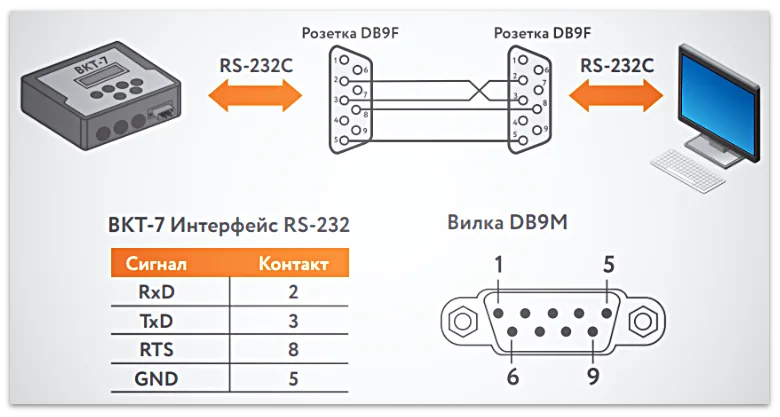

Подключение ВКТ-7 к компьютеру по интерфейсу RS232С
Подключение ВКТ-7 к компьютеру по интерфейсу RS232С

Подключение компьютера возможно стандартным кабелем компьютер–компьютер.

Подключение ВКТ-7 к принтеру

Выбор принтера для работы с вычислителями «Теплоком» обусловлен следующими критериями:

  • должен поддерживать систему команд Epson
  • иметь русскую таблицу кодировки

Используются матричные принтеры:

  • для работы по интерфейсу RS232: Epson LX300, LX300+, LX300+II, LX1170;
  • для работы по интерфейсу Centronics: Epson LX300, LX300+, LX300+II, LX1170, LX100, Panasonic KX-P1150.
Подключение к ВКТ-7 принтера LX–300+ с интерфейсом RS232
Подключение к ВКТ-7 принтера LX–300+ с интерфейсом RS232
  • Скорость передачи данных в ВКТ-7 должна быть — 1200 бит/с (СО=0)
  • Требуемые установки принтера: Bit rate 1200 bps. Parity None. Data length 8 bit. ETX/ACK off
  • Длина кабеля не более 15 м

Подключение к ВКТ-7 накопительного пульта НП

В настоящее время выпускается накопительный пульт НП-4, который позволяет снимать архивную информацию с ВКТ-7 в двоичном виде по обоим тепловым вводам одновременно.

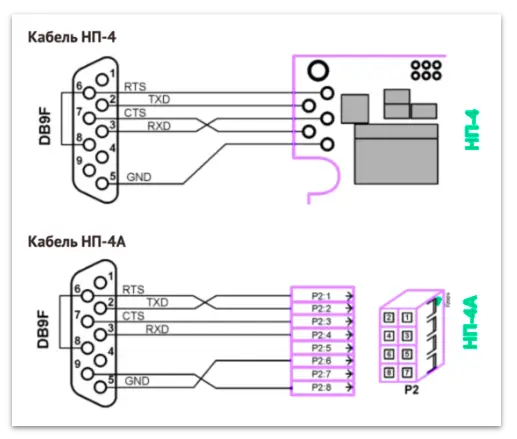

Подключение к ВКТ-7 накопительного пульта НП 4
Подключение к ВКТ-7 накопительного пульта НП 4

Подключение ВКТ-7 к GSM/GPRS-модему

Настройка параметра ВУ при работе с модемом. В меню базы данных вычислителя > «ИНТЕРФЕЙС», необходимо установить:

ВУ=0БД ► Системн ► Интерф ► ВУ

В настоящее время никаких различий при настройке работы ВКТ-7 с компьютером или модемом нет. Эта функция зарезервирована для будущих версий. Скорость обмена (параметр «СО») выбирается по вашему усмотрению.

Схема подключения модема с разъемом DB25M
Схема подключения модема с разъемом DB25M
Схема подключения модема с разъемом DB9M
Схема подключения модема с разъемом DB9M
