Замена батареи тепловычислителя СПТ 941.20

Замена батареи СПТ 941.20

Замена батареи СПТ 941.20 должна быть произведена в течение месяца после возникновения диагностического сообщения ДС00.

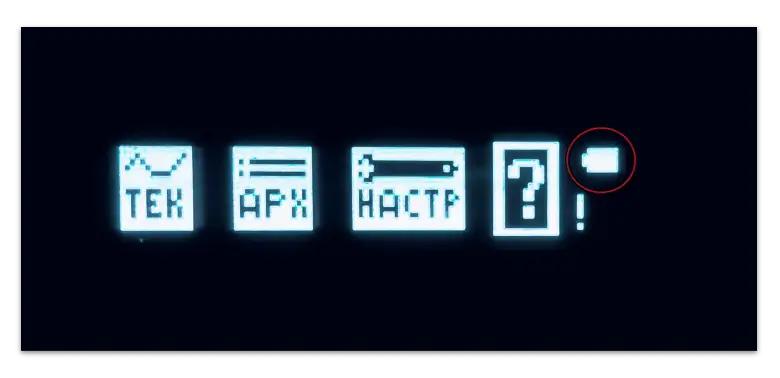

Индикатор заряда батареи СПТ 941.20
Индикатор заряда батареи СПТ 941.20

Подробнее о диагностических сообщениях тепловычислителя СПТ 941.20 — перейти по ссылке

Конструкция тепловычислителя позволяет производить замену батареи непосредственно на узле учета. На время замены батареи допускается отключать ответные части разъемов, затрудняющие доступ к зажимам выводов батареи.

Батарея СПТ 941.20

В качестве элемента питания в тепловычислителе СПТ 941. 20 используется литиевая батарея с напряжением 3,6 В типа LS33600.

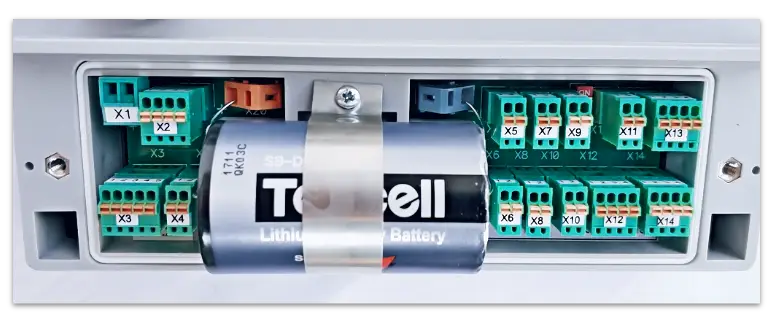

Батарея 3,6 В типа LS33600 для тепловычислителя Логика СПТ 941.20
Батарея 3,6 В типа LS33600 для СПТ 941.20

Тепловычислитель СПТ 941.20 комплектуется элементом питания литиевым Tekcell SB-D02-AXIAL (А373/LR20/D/33600), 19000мАh, 3.6В

SB-D02(Тионилхлоридные (Li/SOCl2)
Номинальное напряжение3.6 V
Номинальная емкость19 Ah
Максимальный непрерывный ток разряда100 mA
Максимальный импульсный ток разряда250 mA
Пределы температуры использования -55 — 85 °С
Габариты:33.5х59.4 мм
Вес100 гр
Характеристики батареи Tekcell SB-D02

Существует опасность пожара, взрыва и серьезных ожогов. Не перезаряжать, не допускать механических повреждений, не разбирать, не нагревать выше 100 °C, не подвергать воздействию огня, не замыкать накоротко, не допускать погружения в воду!

Хранить источника следует в недоступном для детей месте в оригинальной упаковке вплоть до начала использования. Использованные батареи утилизировать незамедлительно!

Ресурс батареи СПТ 941.20 при отсутствии внешнего источника определяется, в основном, частотой сигналов на F-входах и временем работы встроенного дисплея.

Зависимость ресурса батареи от частоты входных сигналов при скважности не менее десяти и времени работы дисплея не более одного часа в месяц приведена на рисунке:

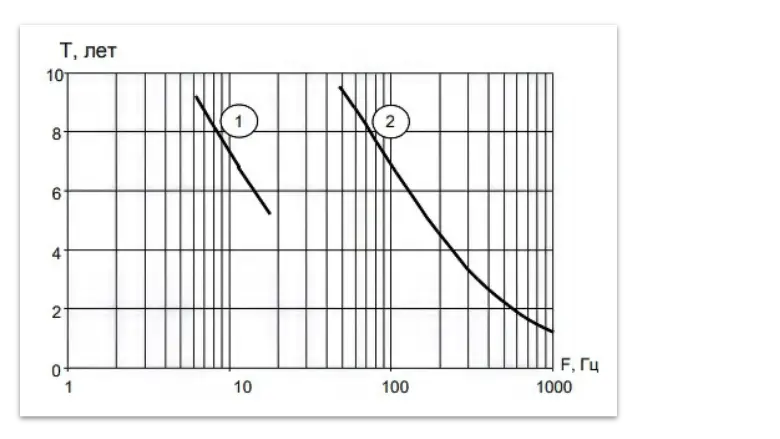

Расчетный ресурс батареи СПТ 941.20 (лет) при работе с низкочастотными 1, и высокочастотными входными сигналами 2
Расчетный ресурс батареи (лет) при работе с низкочастотными 1, и высокочастотными входными сигналами 2

Замена батареи СПТ 941.20. Инструкция

  1. Открыть крышку монтажного отсека тепловычислителя
  2. Отключить от тепловычислителя ответные части разъемов Х1, Х2, Х5
  3. Установить переключатель защиты данных в нижнее положение
  4. Снять скобу, крепящую батарею
  5. С помощью тонкой шлицевой отвертки ослабить крепления зажима выводов батареи и вынуть батарею
  6. Тем же способом ослабить крепления зажима и соблюдая полярность зажать выводы новой батареи
  7. Закрепить скобу, крепящую батарею
  8. Подключить ответные части разъемов Х1, Х2, Х5, отключенные ранее
  9. Проверить и при необходимости установить текущие дату и время
  10. Выполнить команду НОВЫЙ РАЗДЕЛ
  11. Установить переключатель защиты в верхнее положение
  12. Закрыть монтажный отсек

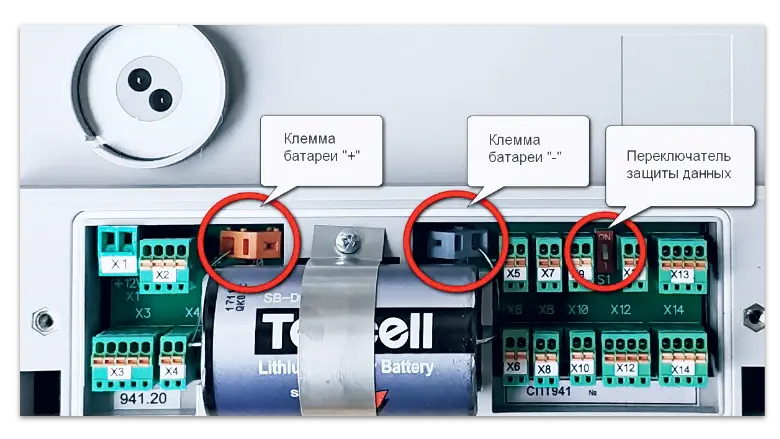

Клеммы подключения батареи СПТ 941.20
Клеммы подключения батареи СПТ 941.20
