Ввод в эксплуатацию тепловычислителя ВКТ-9

Настройку тепловычислителя ВКТ-9 рекомендуется выполнять до подключения датчиков и внешних устройств. Значения настроечных параметров, выбранные с учётом требований проекта узла учёта и характеристик применяемых датчиков и внешних устройств, рекомендуется свести воедино в виде таблицы и согласовать с представителем теплоснабжающей организации.

Вычислители ВКТ-9 работают в любом из следующих режимов:

• РАБОТА
• НАСТРОЙКА
• КАЛИБРОВКА
• ПОВЕРКА

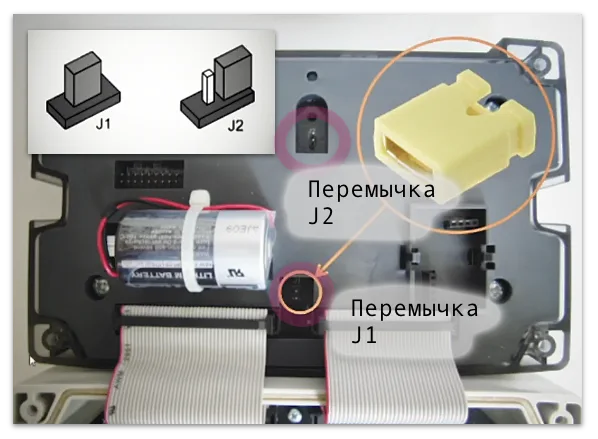

Уровень доступа к режимам работы определяется комбинацией перемычек (или джамперов) «J1» и «J2», установленных в измерительном модуле, по данным таблицы:

Уровень доступа	J1	J2
РАБОТА	—	—
НАСТРОЙКА	+	—
КАЛИБРОВКА	—	+
ПОВЕРКА	+	+

• Знак «—» означает, что перемычка отсутствует.
• Знак «+» означает, что перемычка установлена.

Джамперы «J1» и «J2» закрыты защитными пломбами. Пломбу над перемычкой можно смело снимать «J1» для изменения режима работы вычислителя.

⚠︎ Перемычка «J2» находится под метрологической пломбой поверителя. Её может снять только специалисты сервисного центра или завода-изготовителя!

Ввод настроечных параметров

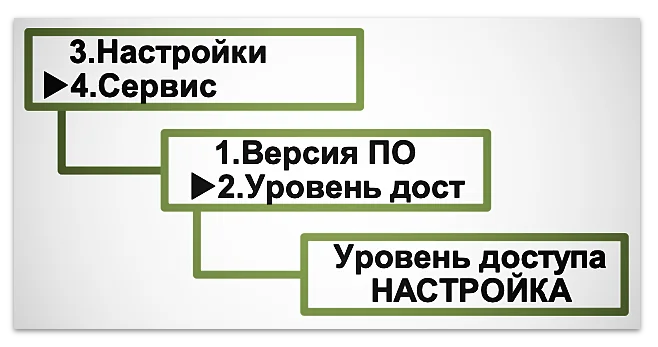

Установить перемычку «J1». В меню верхнего уровня «4.Сервис» убедиться в том, что установлен уровень доступа «НАСТРОЙКА».

Ввод значений настроечных параметров ВКТ-9 выполнять с помощью программы «Конфигуратор приборов» или в меню верхнего уровня «3.Настройки» путём задания численного (поразрядно) значения или выбора параметра из списка.

Если введено значение вне разрешённого диапазона, то оно игнорируется (или отображается подсказка с указанием допустимого диапазона). Перечень и содержание настроечных параметров — скачать >>.

Идентификация программного обеспечения

В меню верхнего уровня «4.Сервис» убедиться в актуальности ПО вычислителя ВКТ-9 и соответствии данным паспорта. Номер версии ПО установлен в описании типа.

• Для тепловычислителя модели 02: ВКТ-9-02 v01.ХХ. ХХ – изменяемый идентификационный признак метрологически не значимой части ПО.

Настройка и подключение

В меню верхнего уровня «3.Настройки» убедиться в правильности установки часов и в корректности заданных настроечных параметров (параметров ТС, преобразователей и других устройств, алгоритмов диагностики и типов реакций вычислителя на НС).

Если до подключения датчиков и устройств настройка не производилась, то следует выполнить ввод настроечных параметров. Проверить правильность подключения питания, датчиков и устройств.

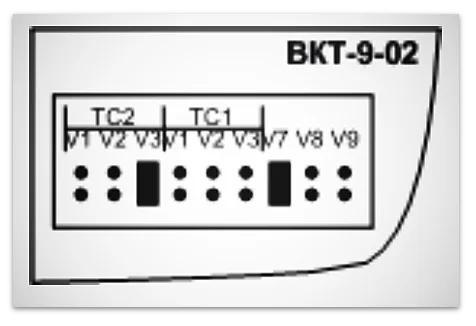

Убедиться в наличии (отсутствии) перемычек в цепях каналов V, к которым подключены преобразователи расхода (ПР) с пассивным (активным) выходом. На рисунке ниже показан пример установки двух перемычек «ТС2.V3» и «V7» при подключении (к одноимённым импульсным входам) ПР с пассивными выходами.

• Перемычку устанавливают, если подключён ПР с пассивным выходом.
• Перемычку не устанавливают, если подключён ПР с активным выходом.

Плотно затянуть уплотнительные гайки гермовводов вычислителя. В незадействованные гермовводы установить заглушки.

Сброс архива ВКТ-9

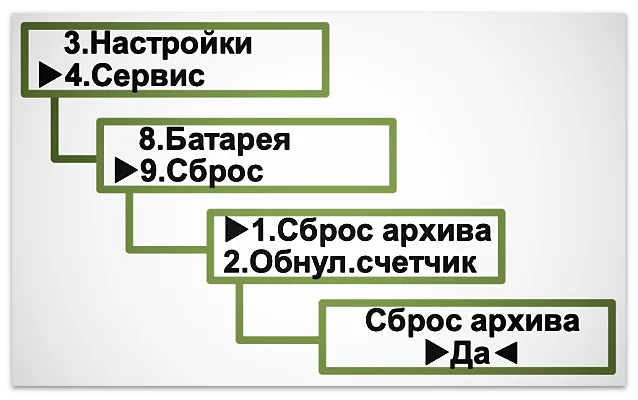

Установить перемычку «J1» и обеспечить уровень доступа «НАСТРОЙКА». Выполнить сброс архива по рисунку:

⚠︎ Сброс архива рекомендуется выполнять при каждом вводе в эксплуатацию (в начале очередного отопительного сезона). После выполнения операции «Сброс» все архивы и журнал НС очищаются, итоговые показания обнуляются!

Штатная работа

Снять перемычку «J1» и обеспечить уровень доступа «РАБОТА».

☞ В режиме РАБОТА обеспечивается только просмотр заданных настроечных параметров, редактирование невозможно, кроме параметра «t_хв дистанц.» (если в общих настройках установлен параметр «Дист.ввод» для канала tхв) и параметра «Регистр упр.» (для управления дискретными выходами DOUT1, DOUT2).

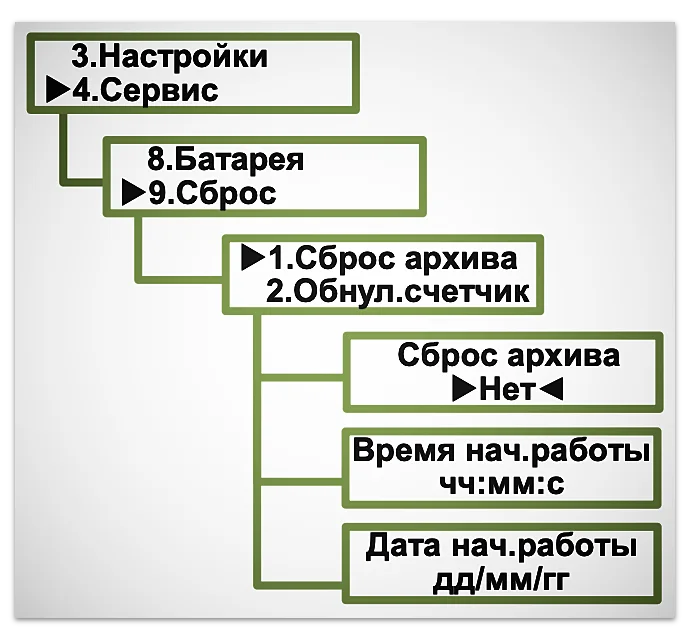

В меню верхнего уровня «4.Сервис» по рисунку (см. ниже) убедиться в правильности показаний времени и даты начала работы вычислителя.

Время и дата начала работы соответствуют моменту последнего сброса архива.

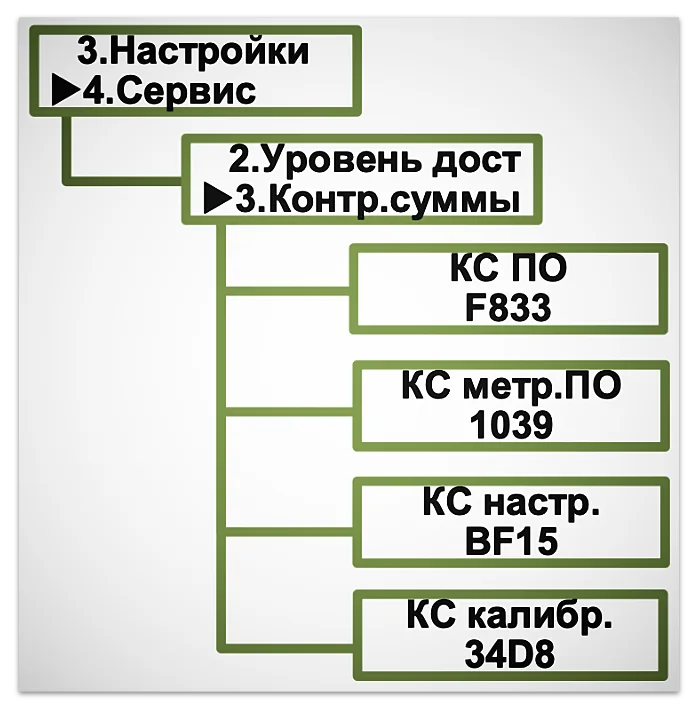

В меню верхнего уровня «4.Сервис» по рисунку (см. ниже) убедиться в соответствии значений «КС метр.ПО» и «КС калибр.» данным паспорта прибора ВКТ-9.

Пломбирование

Убедиться в целостности пломб изготовителя и поверителя, установленных на измерительном и коммутационном модулях вычислителя. Для защиты вычислителя от демонтажа, в том числе от отключения кабельных линий связи, опломбировать вычислитель путём установки навесных пломб на корпус. Пломбирование выполняется инспектором снабжающей организации.
