Вычислитель тепловой энергии ВКТ-9 (Теплоком) для сопряжения с внешними устройствами имеет интерфейсы USB / RS232 / RS485, предназначенные для съёма (просмотра) текущих и архивных значений, изменения (просмотра) настроечных параметров, управления модемом.

Знак «+» означает, что функция реализуется. Знак «—» означает, что функция не реализуется.

ИнтерфейсСъём текущих и архивных значенийИзменение настроечных параметровУправление модемомВнешнее устройство
RS-232, порт 1+++компьютер или модем
RS-232, порт 2++только компьютер
USB (класс B)++то же
RS-485+++компьютер или модем
Таблица 1. Интерфейсы тепловычислителя ВКТ-9 (Теплоком)
Схема расположения внешних интерфейсов тепловычислителя ВКТ-9 (Теплоком)
Изображение 1. Схема расположения внешних интерфейсов тепловычислителя ВКТ-9 (Теплоком)

Характеристики интерфейсов RS-232 и RS-485:

  • Скорость обмена ➤ от 1200 до 115200 бод/с.
  • Количество бит данных ➤ 8.
  • Количество стартовых (стоповых) бит ➤ 1.
  • контроль чётности ➤ нет.
  • управление потоком ➤ нет.

Интерфейс RS485

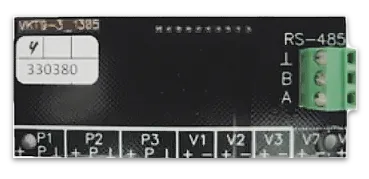

Плата модуля вычислителя ВКТ-9 с разъёмом интерфейса RS-485
Изображение 2. Плата модуля вычислителя ВКТ-9 с разъёмом интерфейса RS-485

Установка интерфейса RS485 позволяет опрашивать тепловычислитель ВКТ-9 двумя GSM модемами — одновременно! Данные, передаваемые по интерфейсу RS-485, дублируются по второму интерфейсу RS-232 (порт 2).

⚠ Интерфейс RS-485 поставляется ТОЛЬКО по заказу для вычислителей с модулем питания!

Интерфейс USB

Для настройки и конфигурирования ВКТ-9 через ноутбук или компьютер рекомендуется использовать разъём USB (класс B). Для определения ВКТ-9, в качестве внешнего устройства в ОС Windows используйте драйвер подключения по интерфейсу USB.

☞ Автоматическая настройка конфигурации базы данных ВКТ-9 выполняется с помощью программы > Конфигуратор приборов
