Замена батареи тепловычислителей ТМК-Н60, Н90

⎋ Руководство по замене батареи автономного электропитания тепловычислителей ТМК-Н60, ТМК-Н90 (Промприбор)

Контроль состояния батареи тепловычислителей ТМК-Н60, Н90 осуществляется визуально по ЖКИ и при передаче данных на ПК. Для оценки состояния батареи по ЖКИ необходимо войти в меню «СЕРВИС – Батарея» и проконтролировать величину минимального напряжения батареи.

При передаче данных на ПК состояние батареи можно проконтролировать, считав данные служебных счетчиков. При напряжении ниже 3,0 В батарея подлежит замене. Периодичность замены элемента питания — один раз в 4 года, либо по мере необходимости. Поставка батареи в сборе производится изготовителем по отдельному заказу.

Срок службы батареи, в зависимости от режимов эксплуатации можно рассчитать и оценить с помощью ПО «Конфигуратор приборов».

☞ Обязательно применять вычислитель ТМК с внешним питанием, если предполагается использовать дискретные выходы, применять интерфейсы более пяти часов в месяц, обеспечивать питание преобразователей давления со стороны вычислителя!

Замена батареи

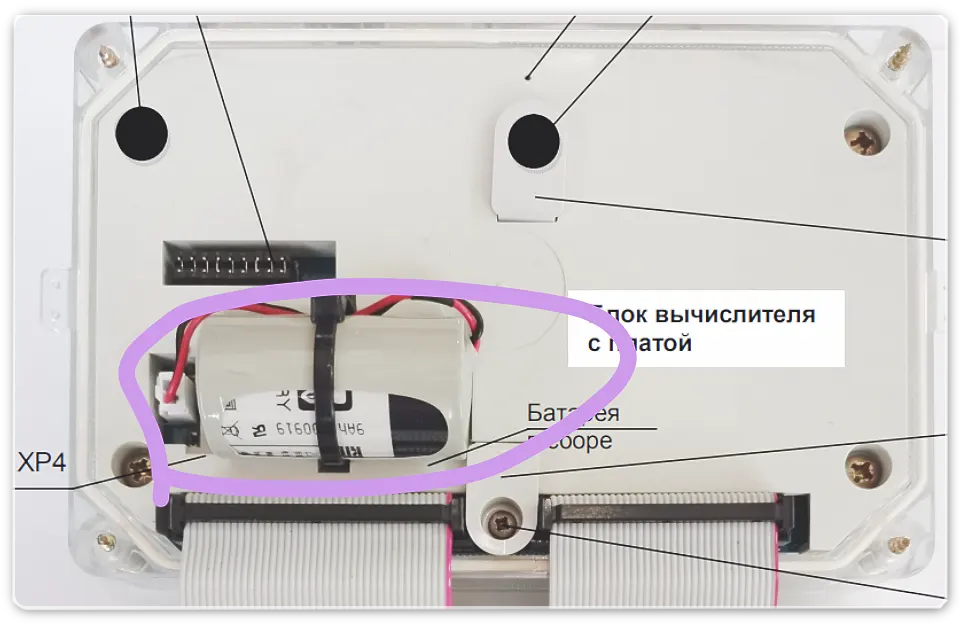

Схема замены батареи тепловычислителей ТМК-Н60, Н90
Изображение 1. Схема замены батареи тепловычислителей ТМК-Н60, Н90

Замена батарейки должна проводиться в отапливаемых помещениях при нормальных климатических условиях.

Замена батареи ТМК-Н60, ТМК-Н90 выполняется в следующем порядке:

  • отсоединить блок вычислителя от блока коммутации;
  • перекусить хомут, удерживающий батарею;
  • отсоединить розетку электропитания от разъема ХР4 блока вычислителя;
  • извлечь разряженную батарею;
  • подсоединить розетку питания к разъему ХР4 блока вычислителя;
  • закрепить батарею на корпусе вычислителя новым хомутом (длина не менее 120 мм, ширина не более 5 мм);
  • соединить корпус блока вычислителя с корпусом блока коммутации.

⚠︎ Замена батареи питания тепловычислителей ТМК Промприбор проводится либо представителем предприятия изготовителя, либо организацией, имеющей на это право.

После замены батареи повторный ввод настроечных параметров вычислителя не требуется.

☞ После подачи питания на тепловычислитель необходимо установить текущее время и дату, в противном случае будут автоматически установлены время и дата последней архивной записи, предшествующей замене батареи.

Установка текущего времени и даты не требуется, если при замене разряженной батареи сначала подать на вычислитель напряжение от внешнего источника питания, а потом его отключить.
