Блок сетевого питания тепловычислителя ВКТ-7

Блок сетевого питания тепловычислителя ВКТ-7

Тепловычислитель ВКТ-7 является автономным прибором учёта тепловой энергии. Однако в вычислителе предусматривается возможность подключения внешнего источника питания с помощью встраиваемого блока сетевого питания (не входит в комплект поставки тепловычислителя ВКТ-7 и приобретается отдельно).

Блок сетевого питания БП / ВКТ-7 предназначен:

  • для питания вычислителей ВКТ-7(М) и ВКГ-3Т от сети переменного напряжения 220 В;
  • автоматического перехода на резервное питание (от штатной батареи) и обратно;
  • для контроля питания сетевых расходомеров (для ВКТ оборудованных клеммником Х6 или Х14).

При переключении вычислителя ВКТ-7 на резервное питание (батарея ВКТ-7) и обратно – потери архивов не происходит.

Блок питания для ВКТ-7 (БП) выпускается в двух модификациях:

  • БП исполнения 01 (с литиевой батареей) – для ВКТ-7 с аппаратной версии rev.5.53 и ниже;
  • БП исполнения 02 (без литиевой батареи) – для ВКТ-7 с аппаратной версии rev.5.9 и выше.

Хотите купить тепловычислитель ВКТ-5, ВКТ-7, ВКТ-9? Нужны оптовые цены? Отправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Технические характеристики

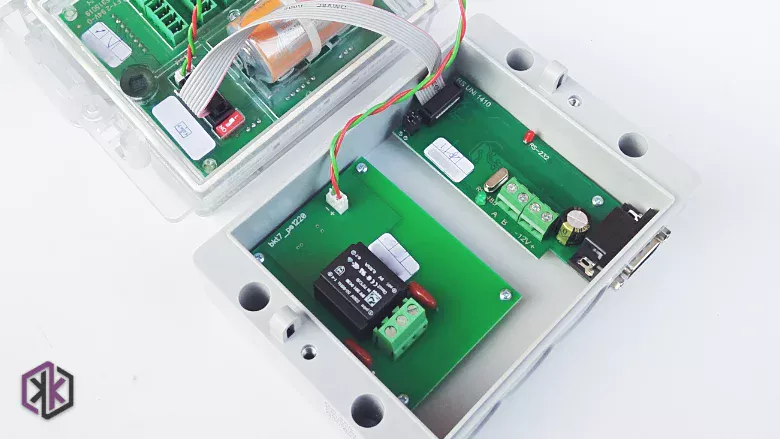

Внешний вид блока сетевого питания тепловычислителя ВКТ-7
Внешний вид блока сетевого питания тепловычислителя ВКТ-7
Диапазон входного напряженияот 187 до 242 В
Номинальное выходное напряжение3,5 В
Максимальный выходной ток0,1 А
Габаритные размеры76 х 57,6 мм
Температура воздуха при эксплуатацииот -10 до 50 ºС
Характеристики блока сетевого питания тепловычислителя ВКТ-7

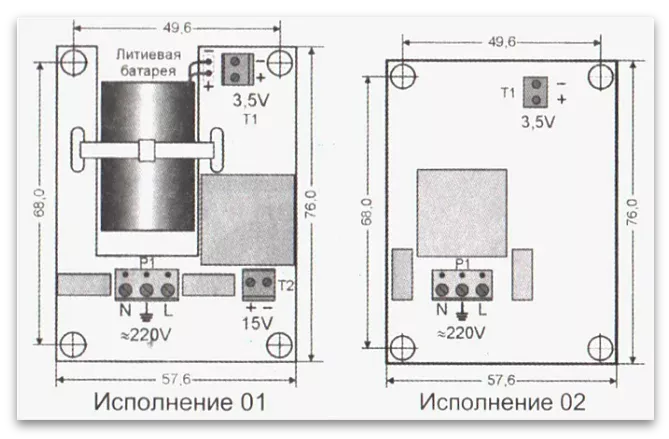

Схема расположения разъемов блока сетевого питания ВКТ-7
Схема расположения разъемов блока сетевого питания ВКТ-7 (Исп. 1 и Исп. 2)

Назначение разъёмов блока питания:

  • Т1 – выходное напряжение = 3,5 В
  • Т2, только для БП исполнения 01 – выходное напряжение =15В для контроля наличия сетевого напряжения (при необходимости контролировать напряжение питания расходомеров, при установке в ВКТ-7 параметра ВС = 1)
  • Р1 – входное напряжение ≈220В

На выходных клеммах присутствует напряжение 220В!

При эксплуатации блока питания необходимо соблюдать правила техники безопасности, установленные для обслуживания электроустановок напряжением до 1000 В.

Инструкция по монтажу и подключению блока сетевого питания к тепловычислителю ВКТ-7

Цена

⇲ Цена на оборудование, согласно официального прайса завода, указана в рублях, без учета НДС. Прайс-лист актуален на дату публикации статьи.

Наименование товараЦена, руб. без НДС
Модуль источника питания для ВКТ-72 875
Цена блока сетевого питания ВКТ-7 (Теплоком)
