Подключение блока сетевого питания ВКТ-7

Подключение блока сетевого питания к ВКТ-7

Тепловычислитель ВКТ-7 может быть оборудован модулем источника внешнего питания с помощью встраиваемого блока сетевого питания (приобретается отдельно). В данной статье представлено подробное руководство по монтажу и подключению блока сетевого питания ВКТ-7.

Перед вводом в эксплуатацию тепловычислителя ВКТ7, подключенным к внешнему питанию, рекомендуется ознакомиться с настоящим руководством и осмотреть блок сетевого питания целью проверки отсутствие механических повреждений.

Монтаж модуля питания

Монтаж модуля внешнего питания производится согласно схемы в съемную крышку корпуса вычислителя.

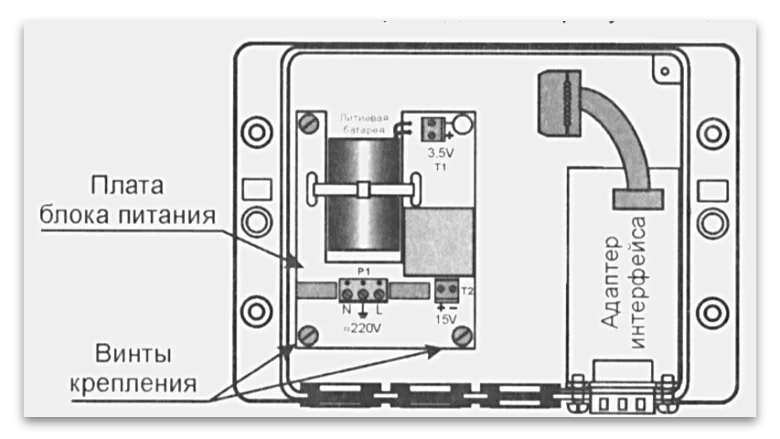

Схема монтажа блока сетевого питания в корпус тепловычислителя ВКТ-7
Схема 1. Монтаж блока сетевого питания в корпус ВКТ-7

 На выходных клеммах присутствует напряжение 220В! При эксплуатации блока питания необходимо соблюдать правила техники безопасности, установленные для обслуживания электроустановок напряжением до 1000 В.

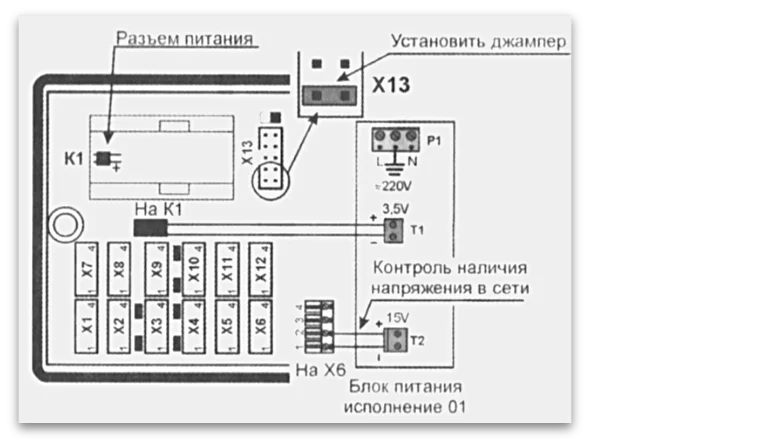

Схема подключения блока питания (исп. 01)

Схема 2. Подключение блока сетевого питания ВКТ-7 (исполнение 01)
Схема 2. Подключение блока сетевого питания ВКТ-7 (исполнение 01)

Последовательность действий при подключении блока питания исполнения 01. Подключать только к ВКТ-7 аппаратной версии rev.5.53 и ниже (на платье вычислителя тепла отсутствует разъем Р4).

  1. Сохранить архив вычислителя ВКТ-7 на накопительный пульт НП-4 (НП-4А) или на компьютер с установленной программой Vkt7Easy2.
  2. Установить блок питания в нижнюю часть вычислителя и закрепить тремя саморезами по Схеме 1.
  3. Установить по Схеме 2 джампер на нижние контакты разъёма Х13 вычислителя.
  4. Отключить разъем питания К1 вычислителя и удалить имеющиеся батарею по Схеме 2.
  5. Подсоединить по Схеме 2 разъем кабеля питания Т1 (3,5 В) к разъёму питания К1 вычислителя, соблюдая полярность.
  6. Подключить по Схеме 2 кабель контроля наличии напряжения Т2 (15 В) к разъему Х6 вычислителя (при необходимости контроля питания расходомеров).
  7. Снять джампер с контактов разъёма Х13 вычислителя по Схеме 2.
  8. После появления индикации на табло вычислителя ВКТ-7 войти режим редактирования настроечный базы данных и установить текущую дату и время.
  9. Выполнить операцию СБРОС.
  10. Подключить блок питания к сети переменного напряжения 220 В (кабель в комплект поставки не входит).

Схема подключения блока питания (исп. 02)

Схема 3. Подключение блока сетевого питания ВКТ-7 (исполнение 02)
Схема 3. Подключение блока сетевого питания ВКТ-7 (исполнение 02)

Последовательность действий при подключении блока сетевого питания исполнения 02. Подключать только к ВКТ-7 аппаратной версии rev.5.9 и выше (на платье вычислителя тепла имеется разъем Р4).

  1. Установить блок питания (исп. 02) в нижнюю часть вычислителя и закрепить тремя саморезами по Схеме 1.
  2. Подсоединить по Схеме 3 разъем кабеля питания Т1 (3,5 В) к разъёму Р4 вычислителя, соблюдая полярность.
  3. Подключить блок питания к сети переменного напряжения 220 В (кабель в комплект поставки не входит).

Заземлять центральный контакт разъёма Р1 блока сетевого питания для исключения влияния внешних помех!

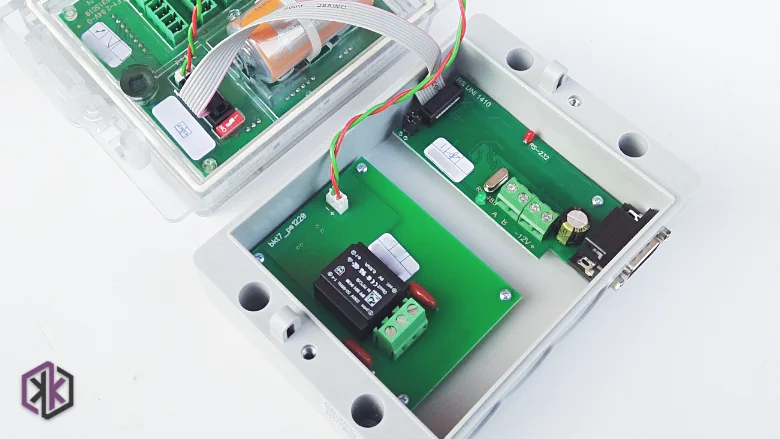

Внешний вид подключенного блока сетевого питания ВКТ-7
Внешний вид подключенного блока сетевого питания тепловычислителя ВКТ-7
