Электропитание тепловычислителя ВКТ-7

Электропитание тепловычислителя ВКТ-7

Электропитание ВКТ-7 осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В и емкостью 1,9 А·ч (модель 01) или 7 А·ч (др. модели), или от сети переменного частотой (50±2) Гц тока напряжением (187–242) В (по заказу), при этом, литиевая батарея служит резервным источником питания на время отсутствия напряжения питающей сети.

Расчетный ресурс батареи, при соблюдении нижеуказанных условий, не менее 5 лет для модели 01 и не менее 12 лет для других моделей.

Ресурс батареи ВКТ-7 установлен для условий:

  • температура окружающего воздуха 0 – 25 ºС,
  • средняя частота импульсов от ВС до 30 Гц,
  • период измерений температуры и давления 600 с,
  • включена защита от доступа,
  • время работы с ВУ до 5 часов в месяц

Если реальные условия эксплуатации отличаются от условий, указанных выше, то расчетный ресурс работы батареи уменьшается.

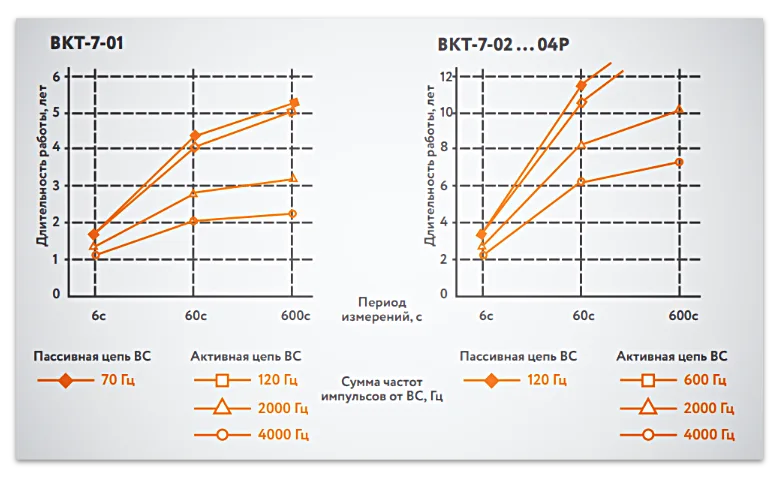

Зависимость ресурса батареи от периода измерения температуры и давления (параметр ПИ) и суммы значений частот сигналов от ВС показана ниже на рисунке:

Зависимость ресурса батареи тепловычислителя ВКТ-7
Зависимость ресурса батареи тепловычислителя ВКТ-7

Тепловычислитель ВКТ-7 контролирует разряд батареи питания. При снижении напряжения питания до 3,1 В на экране отображается код ДС «Н1» при просмотре параметров или надпись БАТАРЕЯ ХХ/ХХ/ХХ при нажатии любой клавиши при погашенном экране, где ХХ/ХХ/ХХ – дата возникновения данной ДС.

Нормальное функционирование ВКТ-7 обеспечивается до 2-х недель после активизации признака разряда батареи. Накопленные архивы сохраняются и при полном разряде батареи.

Инструкция по замене батарейки ВКТ-7

Электропитание выходных цепей датчиков ВС (пассивного типа) и ТС осуществляется от вычислителя, питание ДД – от внешних источников.
